टनकपुर

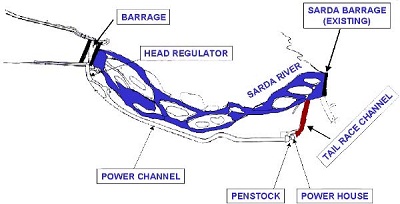

टनकपुर पावर स्टेशन (3 X 31.4 मेगावाट) बहते पानी की परियोजना (रन ऑफ दि रीवर स्कीम) है, जो शारदा नदी (नेपाल में महाकाली नदी) की जल विद्युत क्षमता का दोहन करता है। पावर स्टेशन वर्ष 1992 में कमिशन किया गया था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| पहुँच मार्ग | निकटतम रेल स्टेशन – बरेली/ रूद्रपुर/ हल्द्वानी |
| अवस्थिति | बनबसा, जिला – चंपावत (उत्तराखंड) |
| क्षमता | 120 मेगावाट (3x40 मेगावाट) |
| डिजाइन ऊर्जा | 452.19 एमयू (95% मशीन की उपलब्धता एवं 90% निर्भरता वर्ष के साथ) |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | उत्तर प्रदेश, उत्तराखंड, जम्मू व कश्मीर, पंजाब, हरियाणा, दिल्ली, हिमाचल प्रदेश, चंडीगढ़ और राजस्थान |
| वाणिज्यिक संचालन की तिथि (सीओडी) | यूनिट # 1: 01/04/1993 यूनिट # 2: 01/04/1993 यूनिट # 3: 01/04/1993 |
| डीरेटिड क्षमता | 94.2 मेगावाट (3 x 31.4 मे.वा.)- (सीईए के दिनांक 20.09.1996 के पत्र सं. डीएमएलएफ/ पीएस/9/7/96-वीओएल-IV/3530-85) |
| डीरेटिड डिज़ाइन ऊर्जा | 452.19 एमयू (95% मशीन की उपलब्धता एवं 90% निर्भरता वर्ष के साथ) |

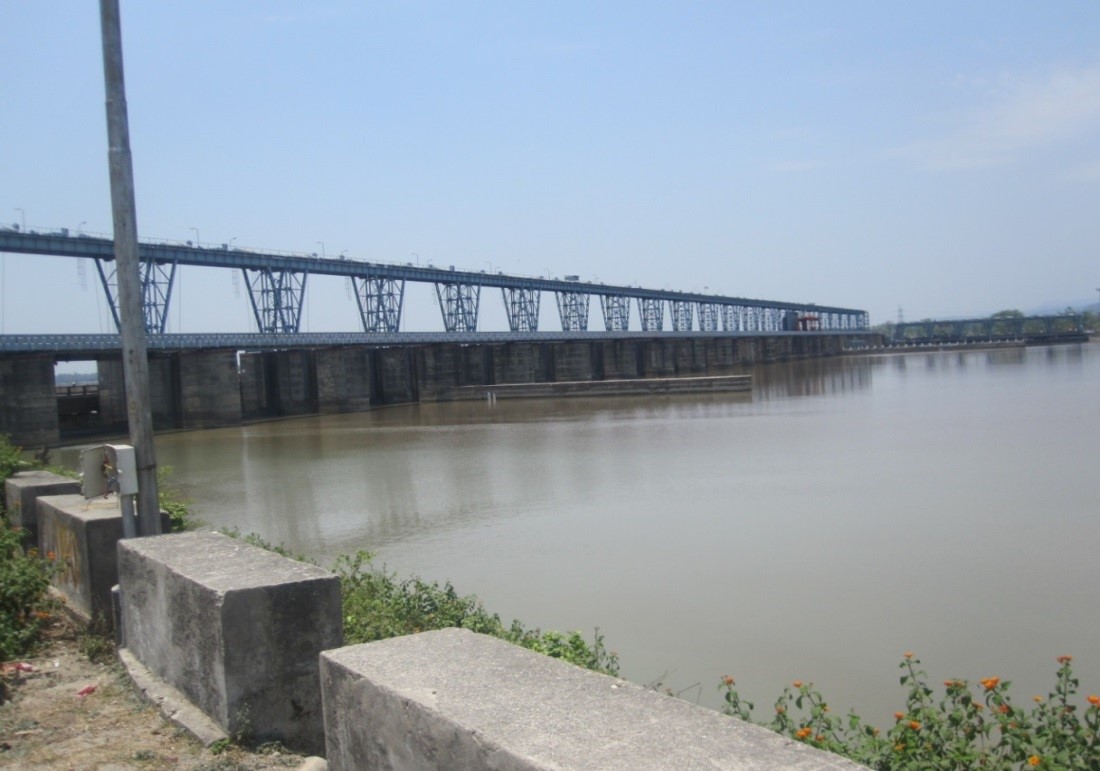

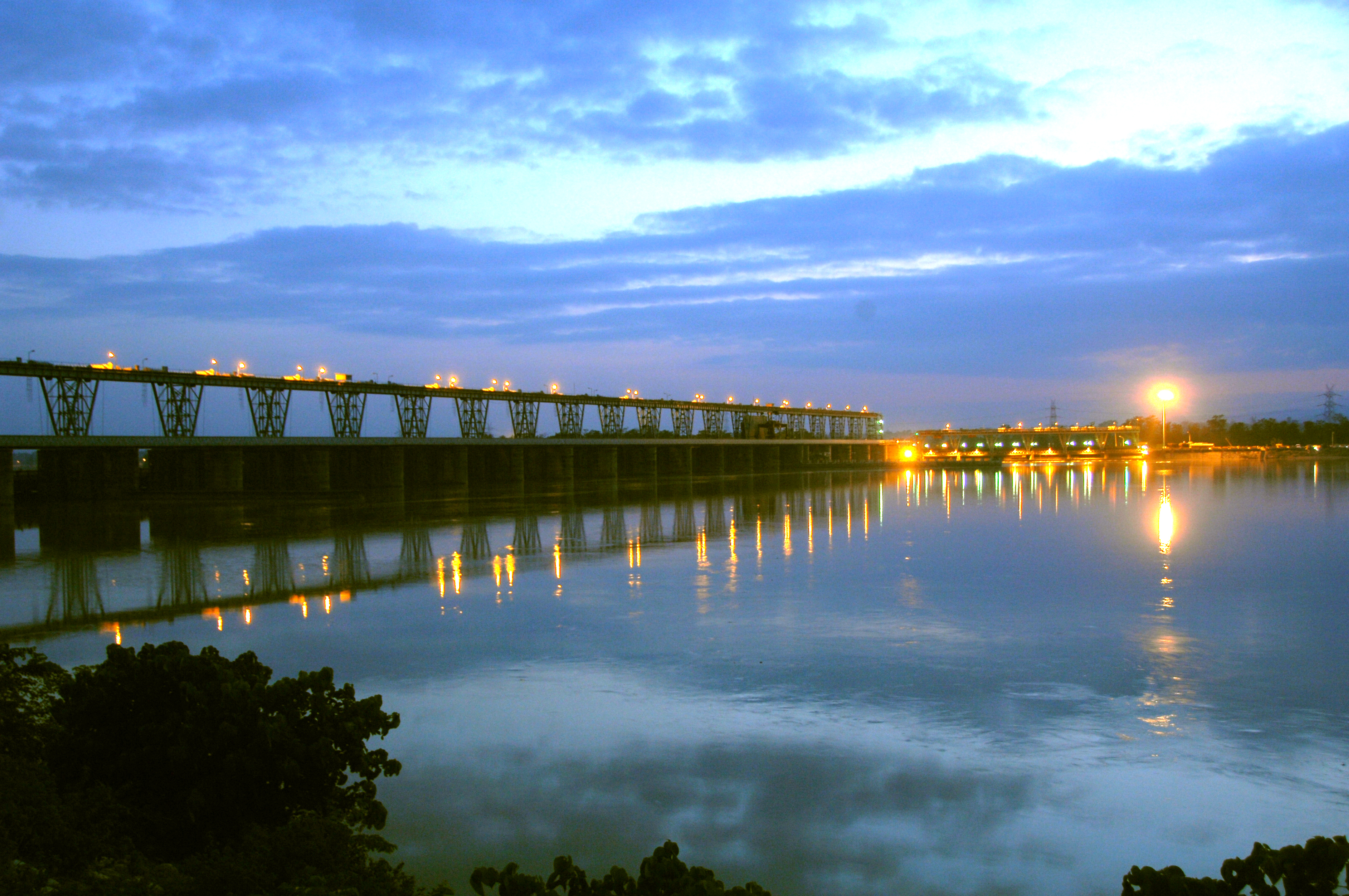

| बैराज: | |
लंबाई ऊंचाई एफआरएल एमडीडीएल | 475.3 मीटर गहनतम बुनियाद से 26.3 मी. 246.70 मी 246.70 मी |

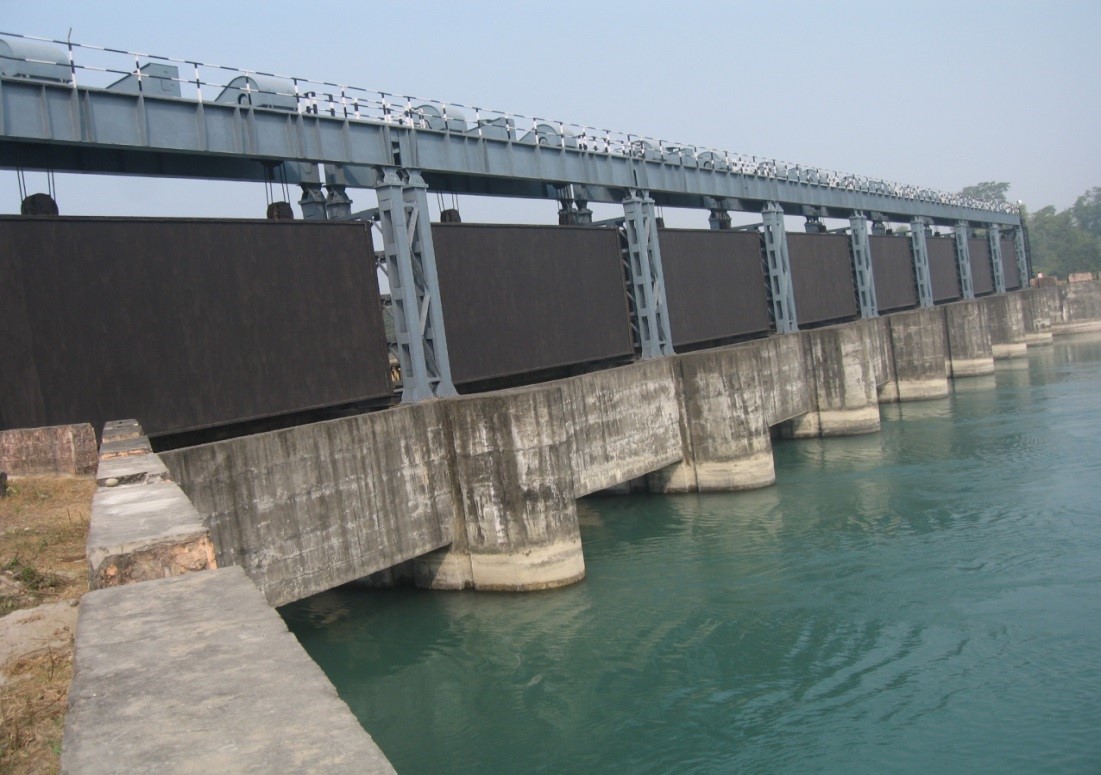

| हेड रेगुलेटर : | |
| लंबाई | 78.45 मी |
| पावर चैनल: | |
| लंबाई | 6.387 कि.मी. लंबा |
| पेनस्टॉक लंबाई: | 68 मी |
| टीआरसी: | |
| लंबाई | 1150 मी |
| उच्चतम टीडब्ल्यूएल | 223.30 मी |
| न्यूनतम टीडब्ल्यूएल | 222.02 मी |

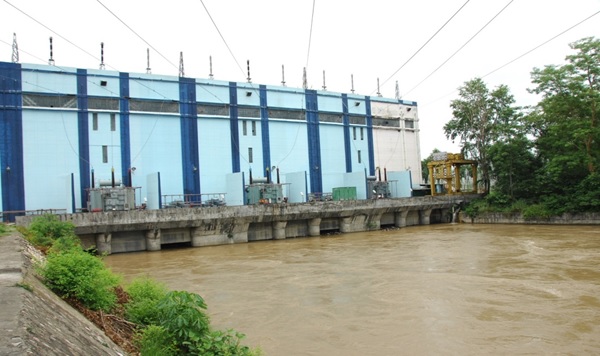

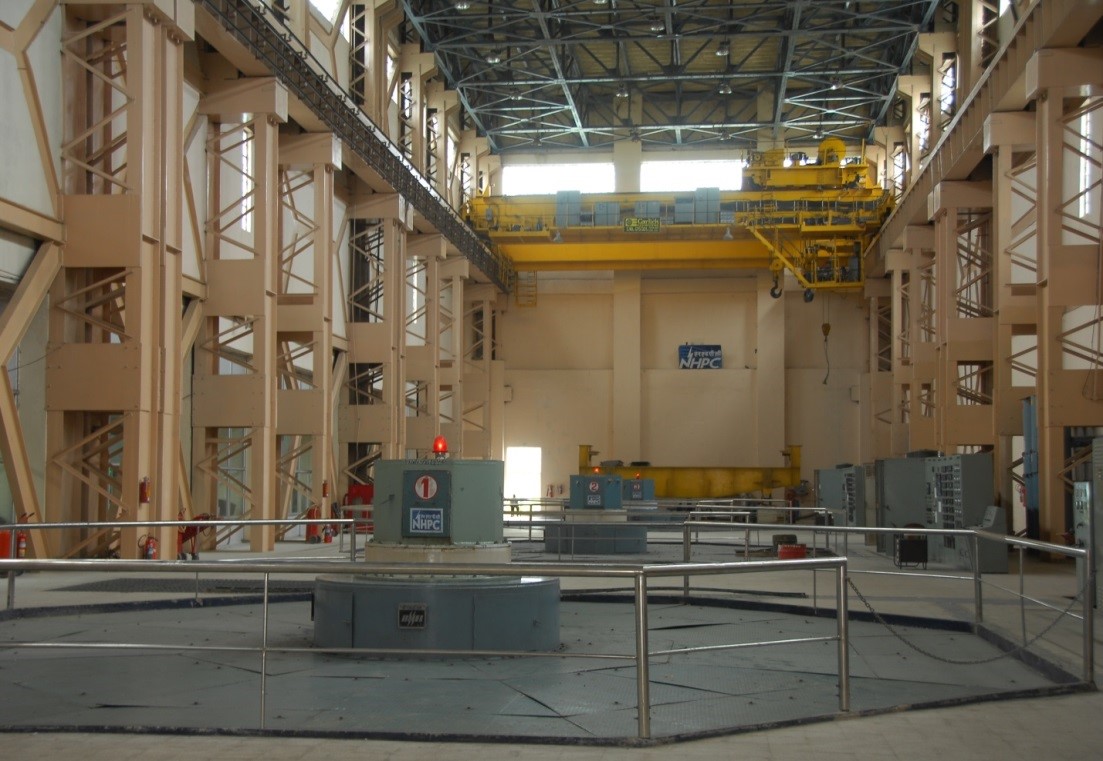

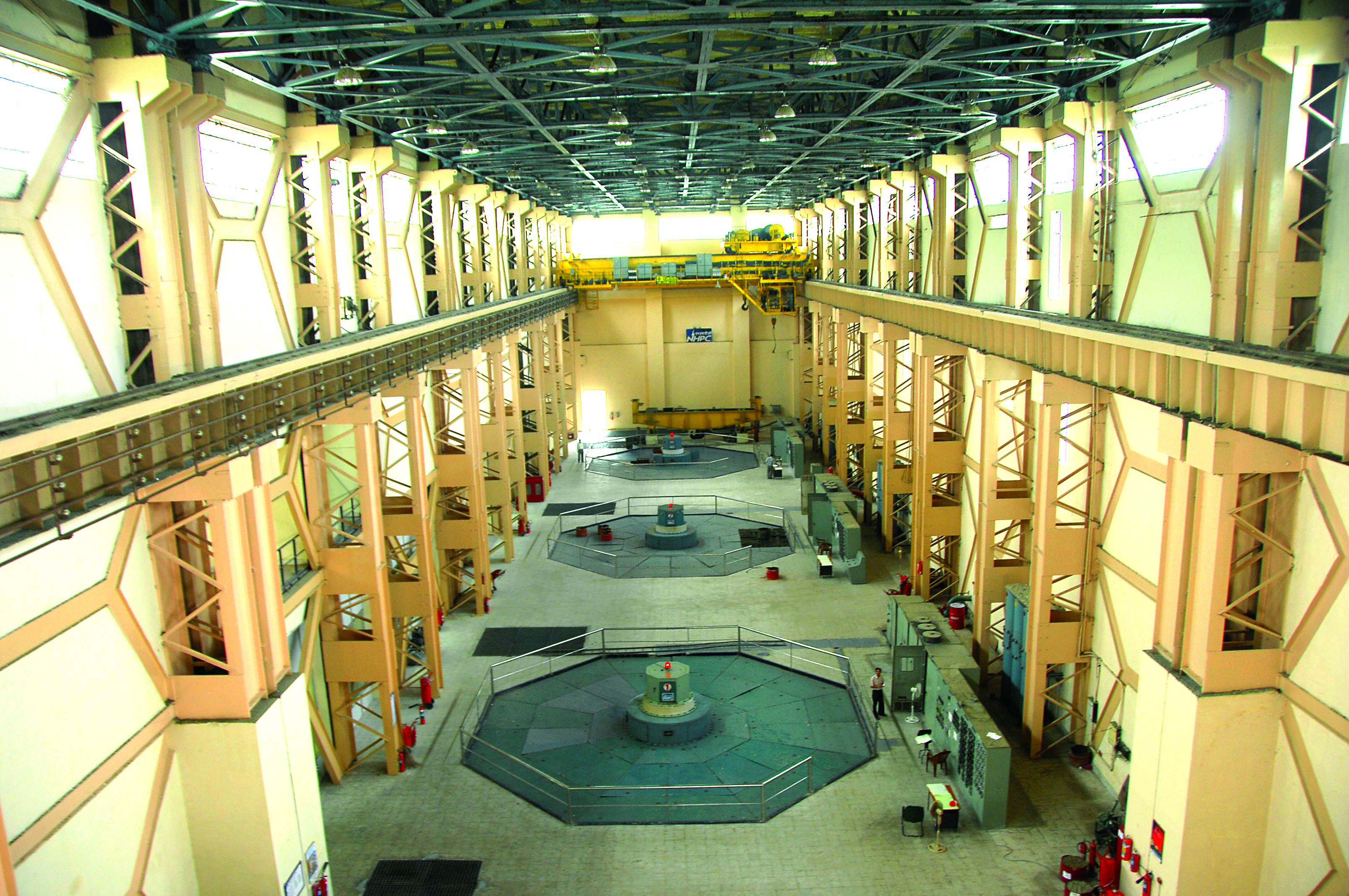

| पावर हाउस: | सतही पावर हाऊस जिसमें 31.4 मेगावाट की 3 यूनिटें शामिल हैं । |
| टरबाइन का प्रकार | कप्लान |
| निर्धारित हेड | 21 मी. |
| डिजाइन डिस्चार्ज | 566.0 क्यूमेक्स (सभी 3 यूनिटों के लिए) |
| गाइड वेन की संख्या | 24 |
| जेनरेटर: | |
| रेटेड निरंतर आउटपुट | 45 एमवीए |
| रेटेड वोल्टेज | 11± 5% केवी |
| पोल की संख्या | 44 |
| रेटेड गति | 136.4 आरपीएम |
| जीएसयू ट्रांसफार्मर: | |
| प्रकार | 3-Ø |
| वोल्टेज अनुपात | 11/220 केवी |
| एमवीए | 49.5 एमवीए |
| कूलिंग का प्रकार | ओएफ़डबल्यूएफ़ |

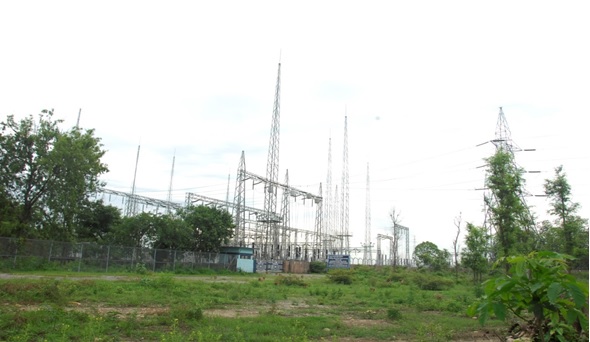

| स्विचयार्ड: | |
| प्रकार | एआईएस |
| वोल्टेज स्तर | 132 तथा 220 केवी |
| लाइनों की संख्या: | 3 संख्या टनकपुर – सितारगंज (डबल सर्किट लाईन) - 220 केवी टनकपुर - सीबीगंज(डबल सर्किट लाईन) - 220 केवी टनकपुर – महेन्द्रनगर, नेपाल लाइन - 132 केवी |
