तीस्ता लो डैम - IV
तीस्ता लो डैम-IV पावर स्टेशन (4X40 मे.वा.) बिजली की बढ़ी हुई मांग को पूरा करने के लिए दैनिक भंडारण वाली बहते पानी की योजना (रन-ऑफ-दी-रीवर स्कीम) है। पावर स्टेशन वर्ष 2016 में कमीशन हुआ था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है.
| अवस्थिति |
|
| पहुँच मार्ग |
|
| क्षमता |
|
| डिजाइन ऊर्जा |
|
| लाभार्थी राज्य/संघ राज्य क्षेत्र |
|
| वाणिज्यिक संचालन की तिथि (सीओडी) |
|

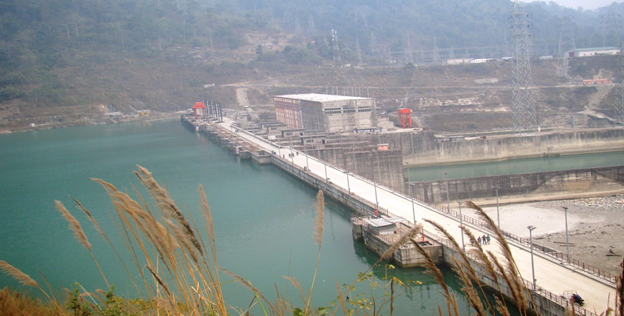

| बांध: | |
| प्रकार | कंक्रीट ग्रेविटी/रोलर कॉम्पैक्ट कंक्रीट बांध |
| ऊँचाई | 45 मी. |
| एफआरएल : | 182.25 मी. |
| एमडीडीएल | 179 मी. |
| अधिकतम टी डबल्यू एल | 155.4 मी. |
| पेनस्टॉक | 45 मी. |
| लंबाई | 45 मी. |
| व्यास | 7 मी. |
| ड्यवर्सन चैनल: | 779.5 मी. लम्बा |
| प्रकार | ट्रेपीज़ोइडल |
| लंबाई | 779.5 मी. |
| टेल पूल विवरण | |
| टेल पूल विवरण | 98 मी. |
| अधिकतम टी डबल्यू एल | 155.4 मी. |

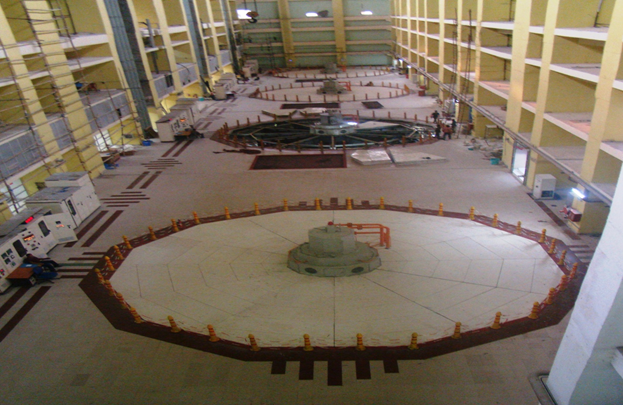

| पावर हाउस: | |
| प्रकार | सतही पावर हाउस |
| क्षमता | 40 मेगावाट(प्रत्येक) की 4 यूनिटें शामिल हैं। |
| टर्बाइन | |
| प्रकार | कपलान |
| रेटेड हेड | 25.05 मी. |
| डिज़ाइन डिस्चार्ज | 699.8 क्यूमेक (सभी 4 यूनिटों के लिए) |
| गाइड वेन की संख्या: | 24 |
| जेनरेटर | |
| रेटेड अनवरत आउटपुट | 44.5 एमवीए |
| रेटेड वोल्टेज | 11 केवी |
| पोल की संख्या | 48 |
| निर्धारित गति: | 125 आरपीएम |

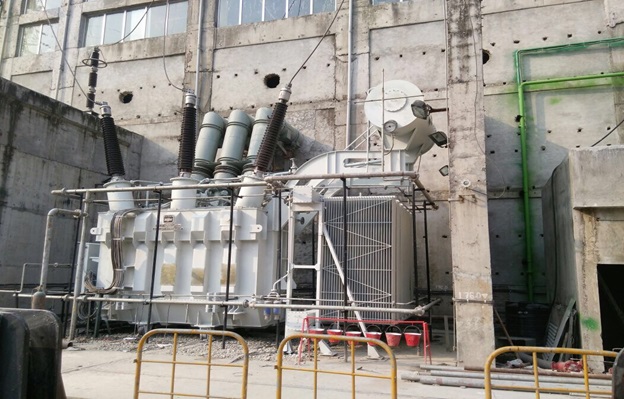

| जीएसयू ट्रांसफार्मर: | |
| प्रकार | 3-Ф |
| वोल्टेज अनुपात | 11/220 केवी |
| रेटेड एमवीए: | 50 एमवीए |
| कूलिंग का प्रकार: | ओ॰एफ॰ए॰एफ॰ (OFAF) |

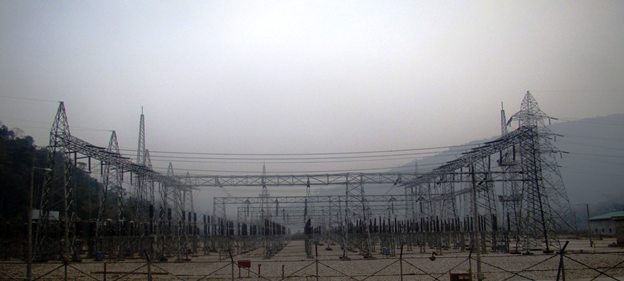

| स्विच यार्ड: | |
| प्रकार | AIS |
| वोल्टेज लेवेल | 220 केवी |
| लाइनों की संख्या | 03 लाइनें: |
| | टीएलडी- IV - न्यू जलपाईगुड़ी (लाइन I और लाइन II) |
| | टीएलडी- III - टीएलडी- IV (लाइन III) |
