चुटक

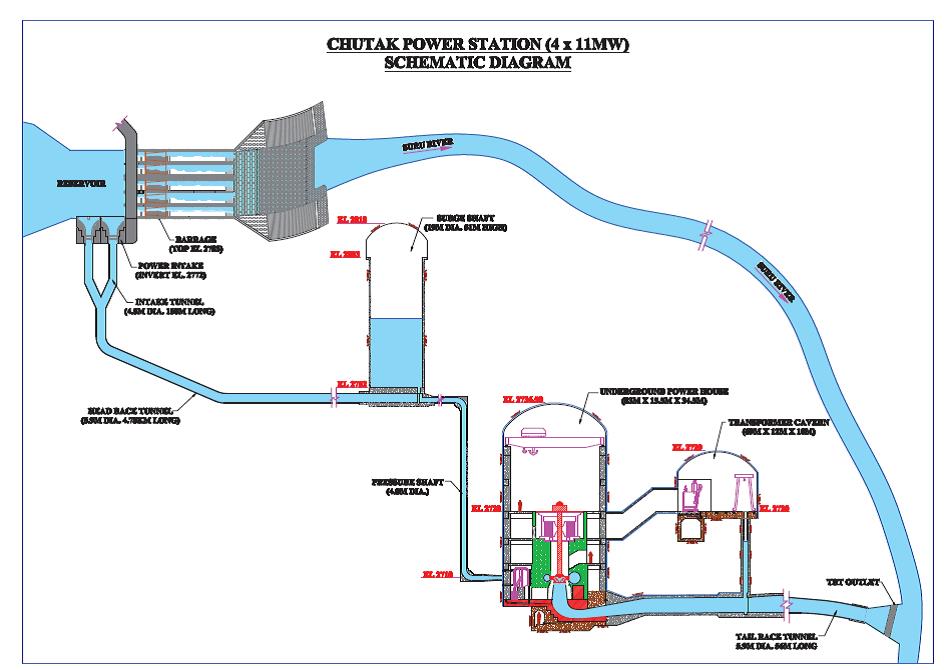

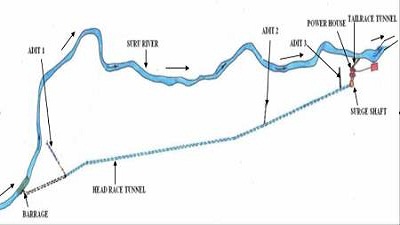

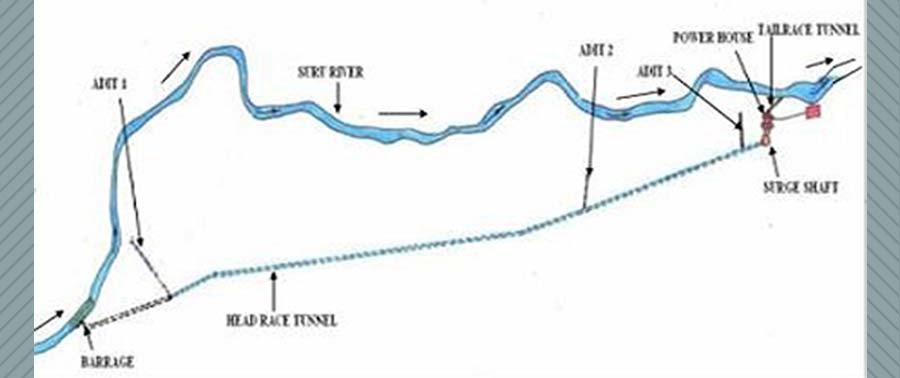

चुटक पावर स्टेशन 44 मेगावाट (4X11 मेगावाट) की स्थापित क्षमता वाली रन-ऑफ-द-रिवर योजना है, जो सुरू नदी (सिंधु नदी की एक सहायक नदी) की जलविद्युत क्षमता का दोहन करती है, जो केंद्र शासित प्रदेश लद्दाख के कारगिल जिले में स्थित है। पावर स्टेशन को वर्ष 2012-13 में चालू किया गया था। पावर स्टेशन की लेआउट योजना, सुविधाओं और फोटो गैलरी का विवरण नीचे दिया गया है।
अवस्थिति | |
पहुँच मार्ग | |
क्षमता | |
डिजाइन ऊर्जा | |
वाणिज्यिक संचालन की तिथि (सीओडी) |

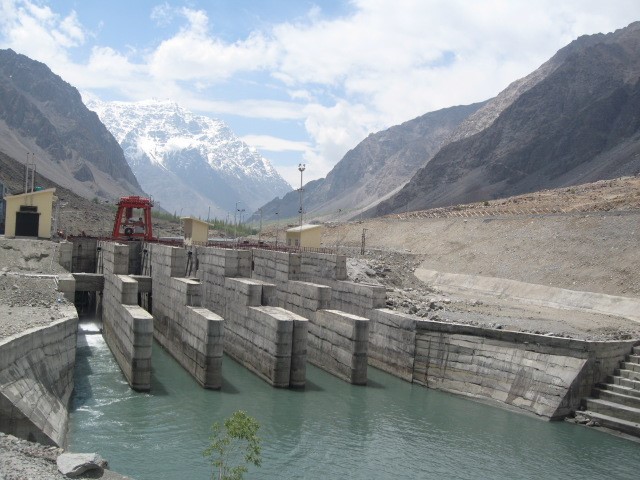

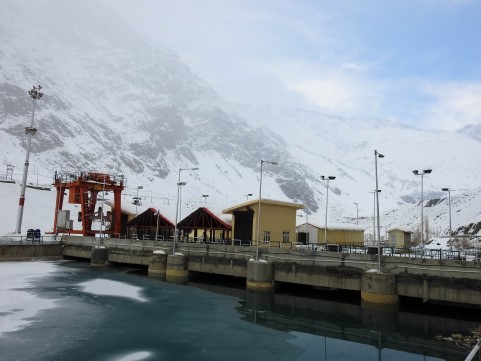

बैराज / बांध: | |
प्रकार | बैराज |
ऊंचाई | 15 मीटर |
लंबाई | 45.60 मीटर |
एफ़आरएल:: | 2781 मीटर |
अधिकतम टीडबल्यूएल | 2717.60 मीटर |
एचआरटी: | |
प्रकार | हौर्स शू आकार |
व्यास | 5.9 मीटर |
लंबाई | 4.767 मीटर |
सर्ज शैफ्ट: | |
प्रकार | ओरिफिस प्रकार |
व्यास | 19 मीटर |
ऊंचाई | 51.05 मीटर |
पेनस्टॉक: | |
पेनस्टॉक की संख्या | 4 |
प्रकार | स्टील लाईंड |
आकार | गोलाकार |
व्यास | 2.3 मीटर |
लंबाई | 21 मीटर |
टेल रेस टनल: | |
प्रकार | हार्स शू आकार |
व्यास | 5.9 मीटर |
लंबाई | 55.56 मीटर |
अधिकतम TWL | 2783 मी. |

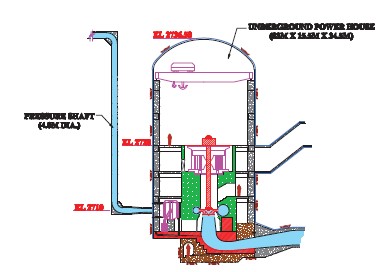

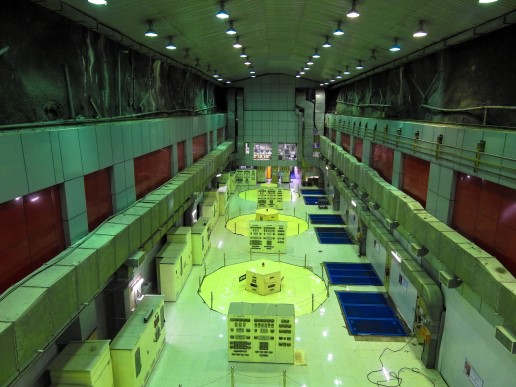

पावर हाउस: | |
प्रकार | भूमिगत |
क्षमता | 44 मेगावाट (प्रत्येक 11 मेगावाट की 4 उत्पादन इकाइयां) |
टर्बाइन: | |
प्रकार | फ्रांसिस |
रेटेड हेड | 52 मीटर |
डिज़ाइन डिस्चार्ज | 96.2 क्यूमेक (सभी 04 इकाइयों के लिए) |
गाइड वेन की संख्या: | 20 |
जेनरेटर: | |
रेटेड निरंतर आउटपुट | 12.22 एमवीए |
रेटेड वोल्टेज | 11 केवी |
पोल की संख्या | 18 |
निर्धारित गति: | 333.33 आरपीएम |
रोटेशन की दिशा (ऊपर से देखने पर) | दक्षिणावर्त |

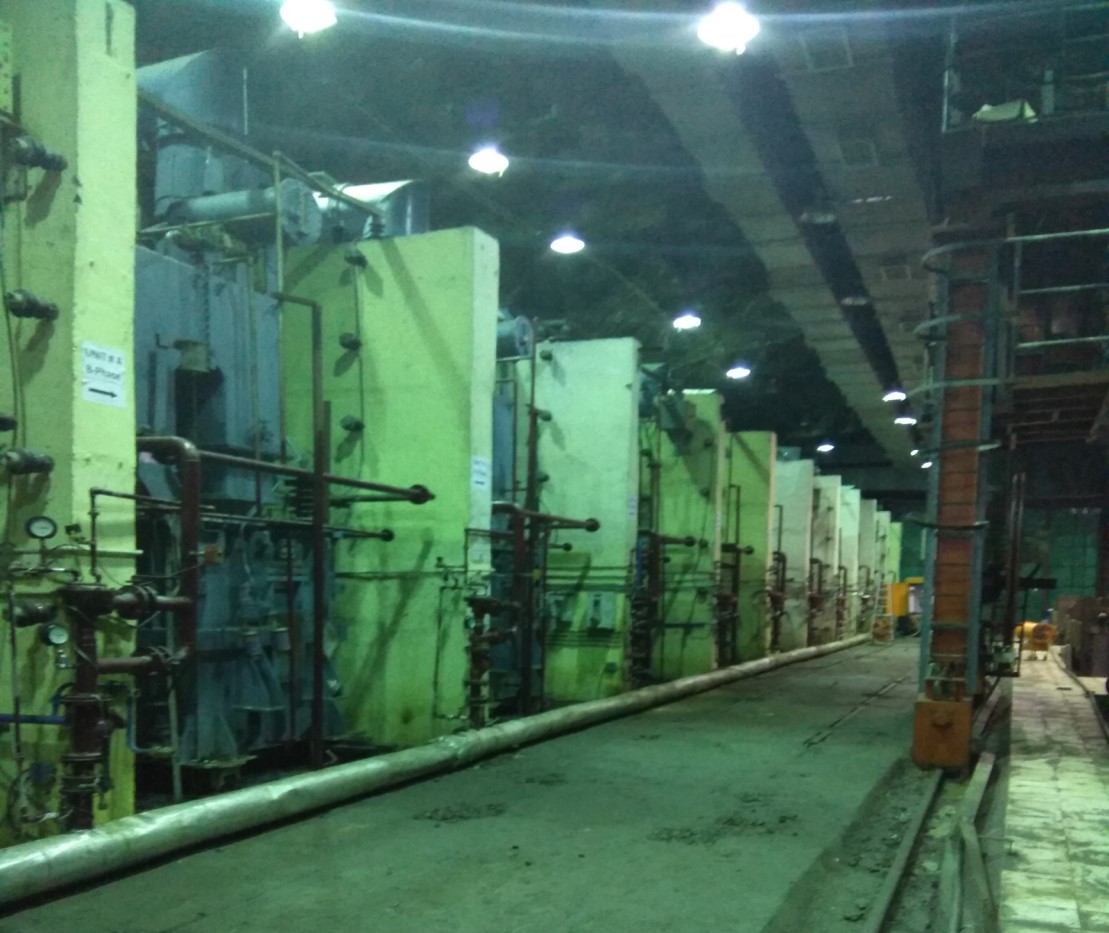

जीएसयू ट्रांसफार्मर: | |
प्रकार | सिंगल फेज़, स्टेप-अप ट्रांसफॉर्मर |
वोल्टेज अनुपात | 11/66/√3केवी |
एमवीए: | 4.5 एमवीए |
शीतलक का प्रकार: | ओएनएएन |

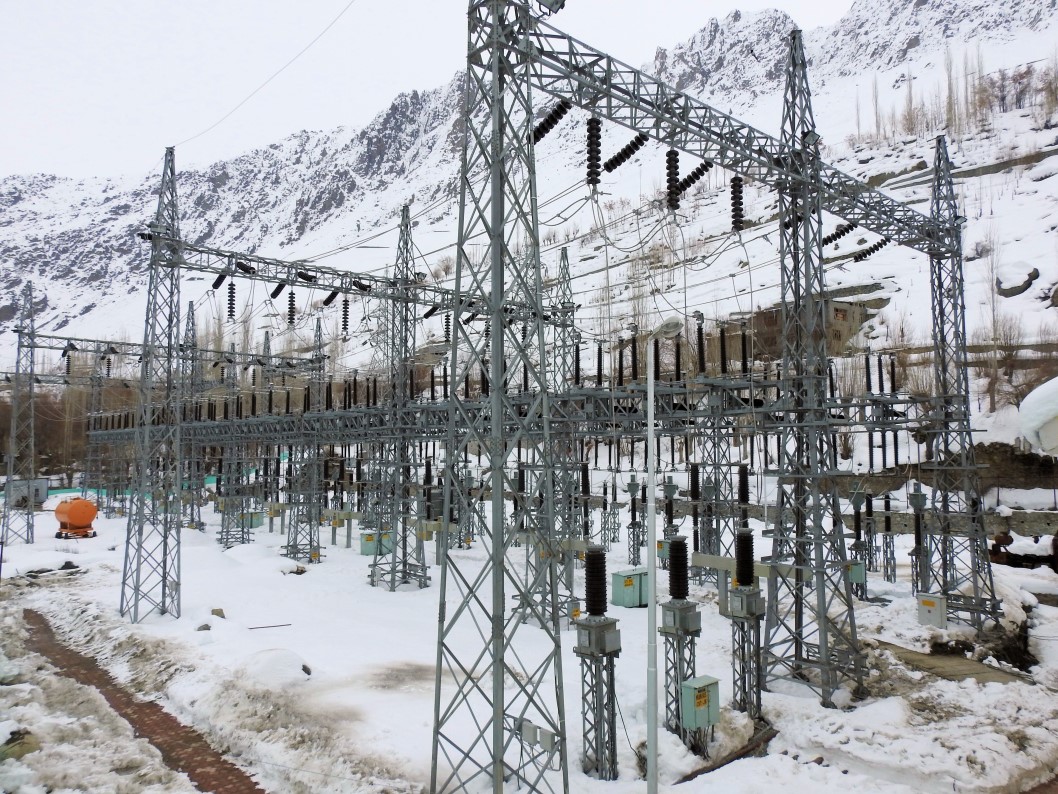

स्विचयार्ड : | ए आई एस |
वोल्टेज स्तर | 66 केवी |
लाइन की संख्या: | 2 चुटक - कारगिल चुटक - ग्रामथंग |
