सेवा - II

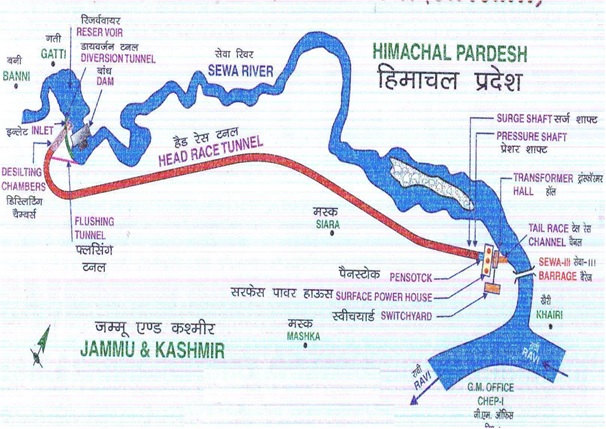

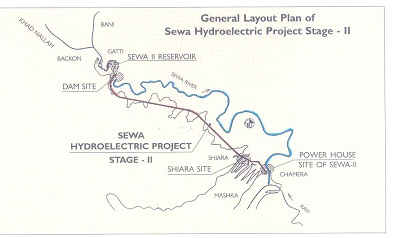

सेवा विद्युत स्टेशन चरण-II (3x40 मेगावाट) लघु जल संचय वाली रन आफ रिवर योजना है, जो सेवा नदी की विद्युत क्षमता का दोहन करती है। यह केंद्र शासित प्रदेश जम्मू व कश्मीर के कठुआ जिले में अवस्थित है। पावर स्टेशन को वर्ष 2010 में कमिशन किया गया था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| अवस्थिति | |
| पहुँच मार्ग | |
| क्षमता | |
| डिजाइन ऊर्जा | |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | |
| वाणिज्यिक संचालन की तिथि (सीओडी) |

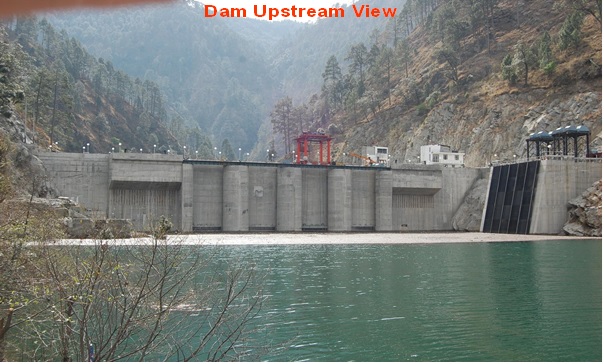

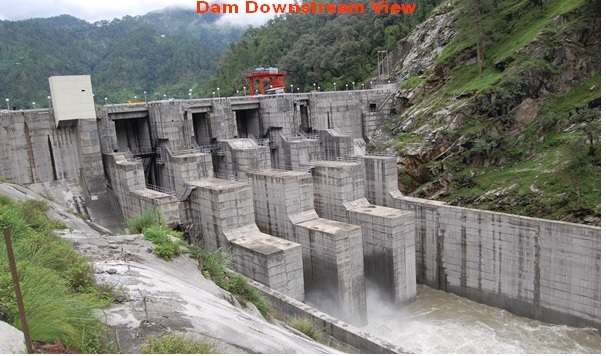

| बांध: | |
| प्रकार | कंक्रीट ग्रेविटी बांध |
| ऊँचाई | 53 मीटर |
| लम्बाई | 114 मीटर |
| एचआरटी: | |
| आकृति | हार्स शू |
| व्यास | 3.3 मीटर |
| लंबाई | 10.187 किलोमीटर |
| टीआरसी: | |
| प्रकार | खुला चैनल, 3 नंबर |
| आकार | 3.5 मी x 4.55 मी |
| लंबाई | इकाई #1: 28 मी इकाई #2: 39 मी इकाई #3: 50 मी |

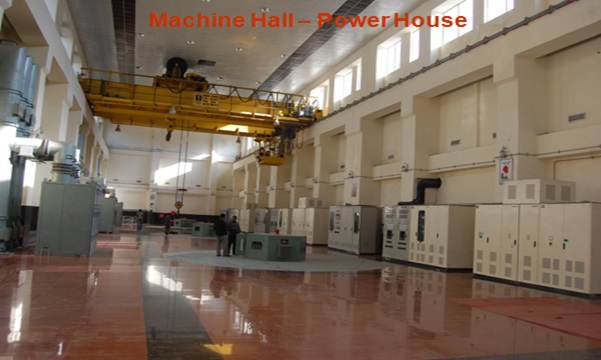

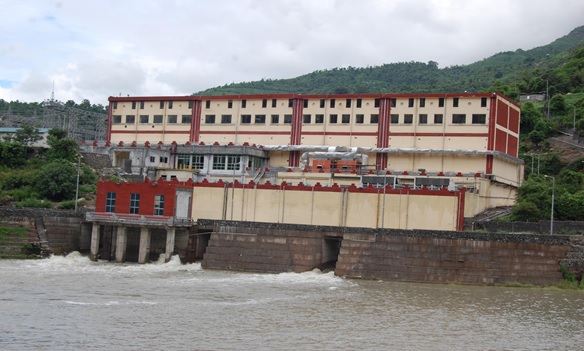

| पावर हाउस: | |
| प्रकार | सतह |
| क्षमता | 120 मेगावाट (जिसमें 40 मेगावाट की तीन इकाइयां हैं) |
| टर्बाइन | |
| प्रकार | पेल्टन |
| गति | 500 आरपीएम |
| डिस्चार्ज /यूनिट | 8.125 मी3/सेकेंड |
| रेटेड हेड | 560 मीटर |
| जेनरेटर | |
| रेटेड सतत उत्पादन: | 50 एमवीए @ 0.9 पीएफ़ एलएजी (45 मेगावाट) |
| रेटेड वोल्टता | 11.0 केवी |
| पोल की संख्या | 12 |
| अधिकतम सतत रेटिंग: | 55 एमवीए |

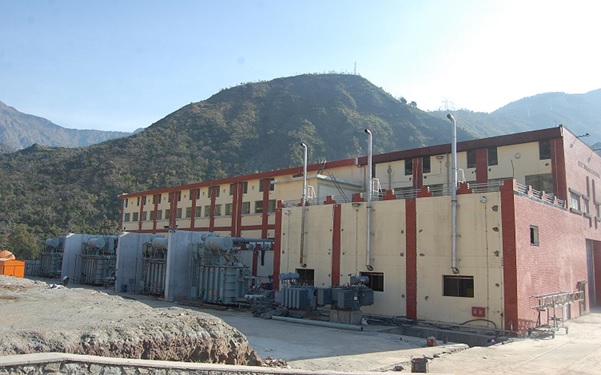

| जेनरेटर स्टेप अप ट्रांसफार्मर: (जीएसयू): | |
| प्रकार | तीन(3) फ़ेस |
| वोल्टेज अनुपात | 11/132 केवी |
| एमवीए: | 50 एमवीए |
| कूलिंग का प्रकार: | ओ एफ़ डबल्यू एफ़ |
| स्विचयार्ड-आउटडोर: | |
| प्रकार | एआईएस |
| वोल्टेज लैवल | वोल्टेज लैवल |
| विद्युत की निकासी: | 04 लाइन : 1) 132 केवी फीडर-1 (सेवा-II-महानपुर) 2) 132 केवी फीडर -2 (सेवा-II-कठुआ) 3) 132 केवी फीडर -3 (सेवा-II-हीरानगर) 4) 132 केवी फीडर -4 (सेवा-II-हीरानगर) |
