तीस्ता - V

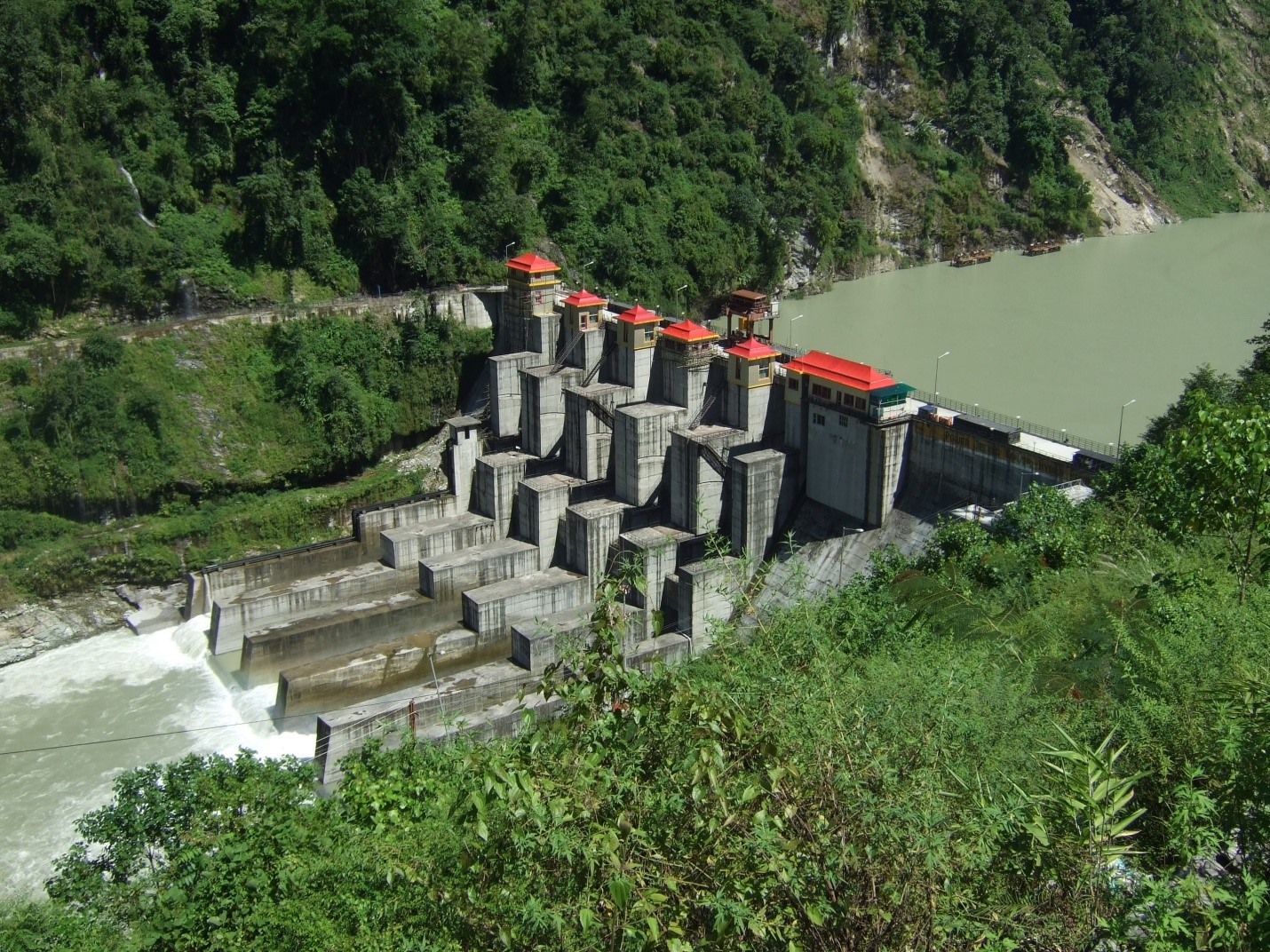

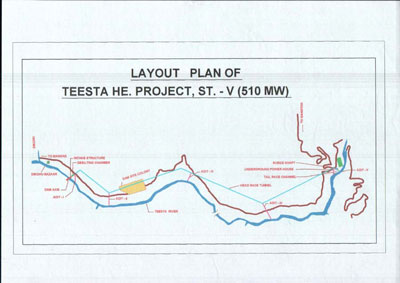

तीस्ता-V पावर स्टेशन (3X170 मेगावाट) दैनिक भंडारण वाली बहते पानी की योजना (रन-ऑफ-दी-रीवर स्कीम) है, जोकि कम वर्षा काल में बिजली की बढ़ी हुई मांग को पूरा करने के लिए तीस्ता नदी की जल विद्युत संभाव्यता का दोहन करती है । यह सिक्किम राज्य में स्थित है। इस परियोजना का 88.6 मीटर ऊंचा कंक्रीट ग्रेविटी बांध (दीकचुनाला के संगम से 2 किलोमीटर की डाउनस्ट्रीम पर अवस्थित), 321 मीटर लम्बे तीन पेन स्टॉक और बाएं किनारे पर 17.2 कि॰मी॰ लम्बी हेडरेस टनल है। सिरवानी के निकट अवस्थित 510 मेगावाट की संस्थापित क्षमता के भूमिगत पावर हाऊस में 170 मेगावाट क्षमता की 3 यूनिट हैं। इस पावर स्टेशन को 197 मीटर नेट रेटेड हेड से प्रचालित करने और 95% मशीन उपलब्धता सहित 90% निर्भरता वर्ष में 2573 एमयू विद्युत उत्पादन करने के लिए डिजाइन किया गया है। परियोजना की यूनिट-।। फरवरी, 2008 में और यूनिट-। और यूनिट-।।। मार्च, 2008 में कमीशन की गई थीं। पावर स्टेशन के लाभार्थी राज्य बिहार, सिक्किम, पश्चिम बंगाल, ओडिशा, झारखंड, और डी॰ वी॰ सी॰ हैं। परियोजना के निर्माण से क्षेत्र के बुनियादी ढांचे, शिक्षा, चिकित्सा सुविधाओं और रोजगार के अवसरों में विकास हुआ है।
| अवस्थिति |
पूर्व सिक्किम, सिक्किम |
| पहुँच मार्ग |
निकटतम रेल स्टेशन - न्यू जलपाईगुड़ी; निकटतम हवाई अड्डा - बागडोगरा |
| क्षमता |
510 मेगावाट |
| डिजाइन ऊर्जा |
2573 एमयू (95% मशीन की उपलब्धता सहित 90% निर्भरता वर्ष) |
| लाभार्थी राज्य/संघ राज्य क्षेत्र |
बिहार, सिक्किम, पश्चिम बंगाल, उड़ीसा, झारखंड और डीवीसी |
| वाणिज्यिक संचालन की तिथि (सीओडी) |
यूनिट #1-10/04/2008; यूनिट #2-01/03/2008; यूनिट #3-03/04/2008 |
| बांध: | 88.6 मी. ऊँचा, कंक्रीट ग्रेविटी बांध |
| एफआरएल (मी.) | 579 मीटर |
| एमडीडीएल(मी.) | 568 मीटर |
| अधिकतम टीडब्ल्युएल(मी.) | 360 मीटर |
| पेनस्टॉक की लंबाई (मी.) | 321 मीटर |
| एचआरटी की लंबाई (मी.) | 17200 मीटर |
| एचआरटी का व्यास (मी.) | 9.5 मीटर |
| सर्ज शाफ्ट | 92.5 मीटर ऊंचा और 30 मीटर व्यास (आंतरिक) अर्द्ध भूमिगत |
| प्रैशर शाफ्ट | 3 नंबर, 4.7 मीटर व्यास और 174 मीटर ऊर्ध्वाधर |
| टेल रेस टनल | 3 नंबर, 6x5.52 मीटर आकार, 165 मीटर और 175 मीटर और 185 मीटर |

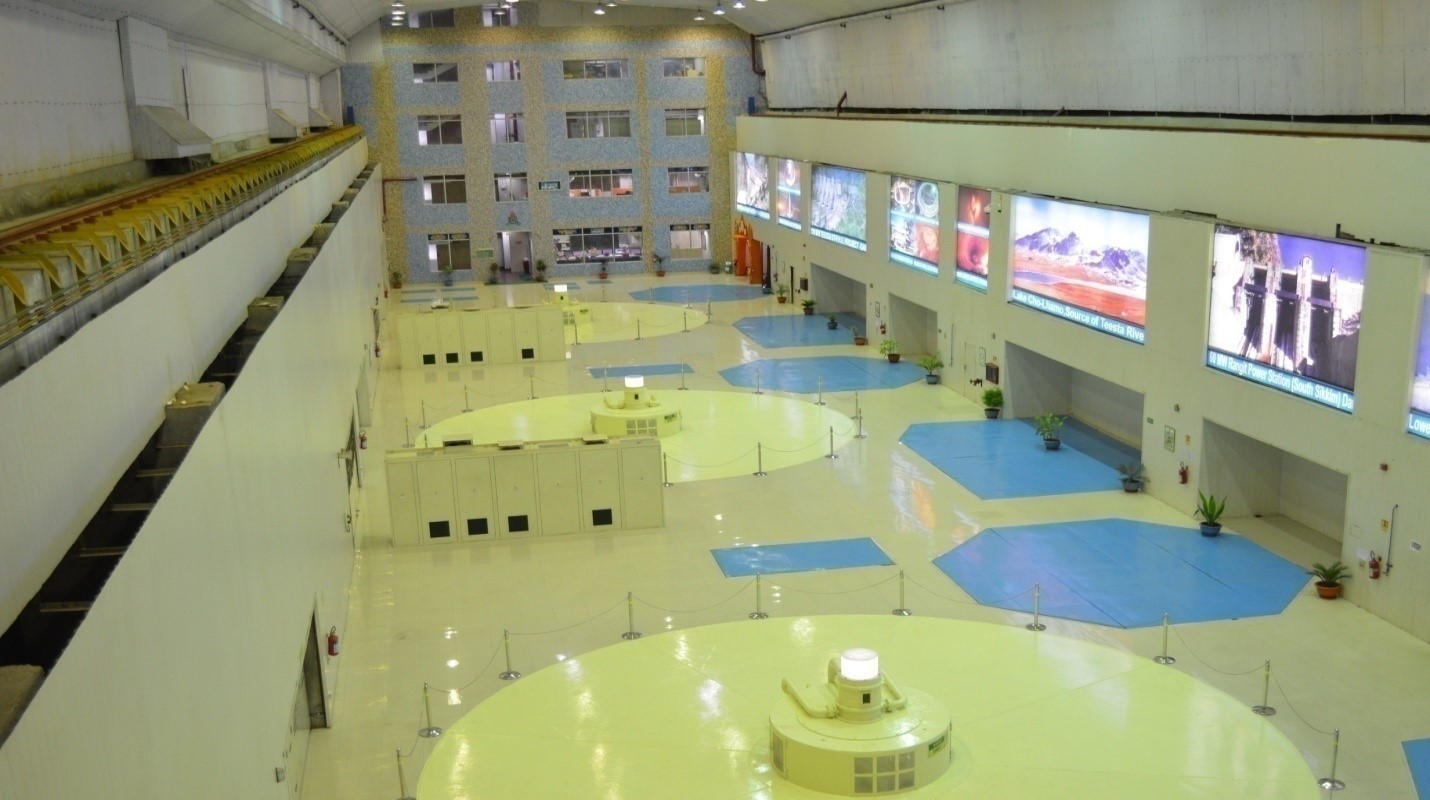

| पावरहाउस | भूमिगत पावर हाउस जिसमें 170 मेगावाट(प्रत्येक) की 3 यूनिटें शामिल हैं। |
| टरबाइन का प्रकार | फ्रांसिस |
| रेटेड हेड (मी.) | 197 मीटर |
| डिजाइन डिस्चार्ज: | 281 क्यूमेक (सभी 3 यूनिटों के लिए) |
| जीवी की संख्या | 20 |
| जेनरेटर | |
| रेटेड आउटपुट | 189 एमवीए |
| रेटेड वोल्टेज | 13.8 ± 10% केवी |
| पोल की संख्या | 28 |
| निर्धारित गति | 214.3 आरपीएम |

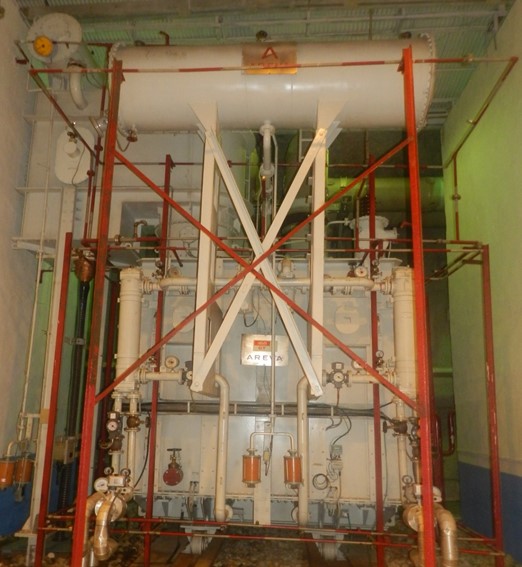

| जीएसयू ट्रांसफार्मर | |
| प्रकार | 1-Ф |
| एलवी रेटिंग: | 13.8 केवी |
| एचवी रेटिंग : | 400 केवी |
| रेटेड एमवीए: | 70 |
| कूलिंग का प्रकार: | ओ॰एफ़॰डबल्यू॰एफ़ (OFWF) |

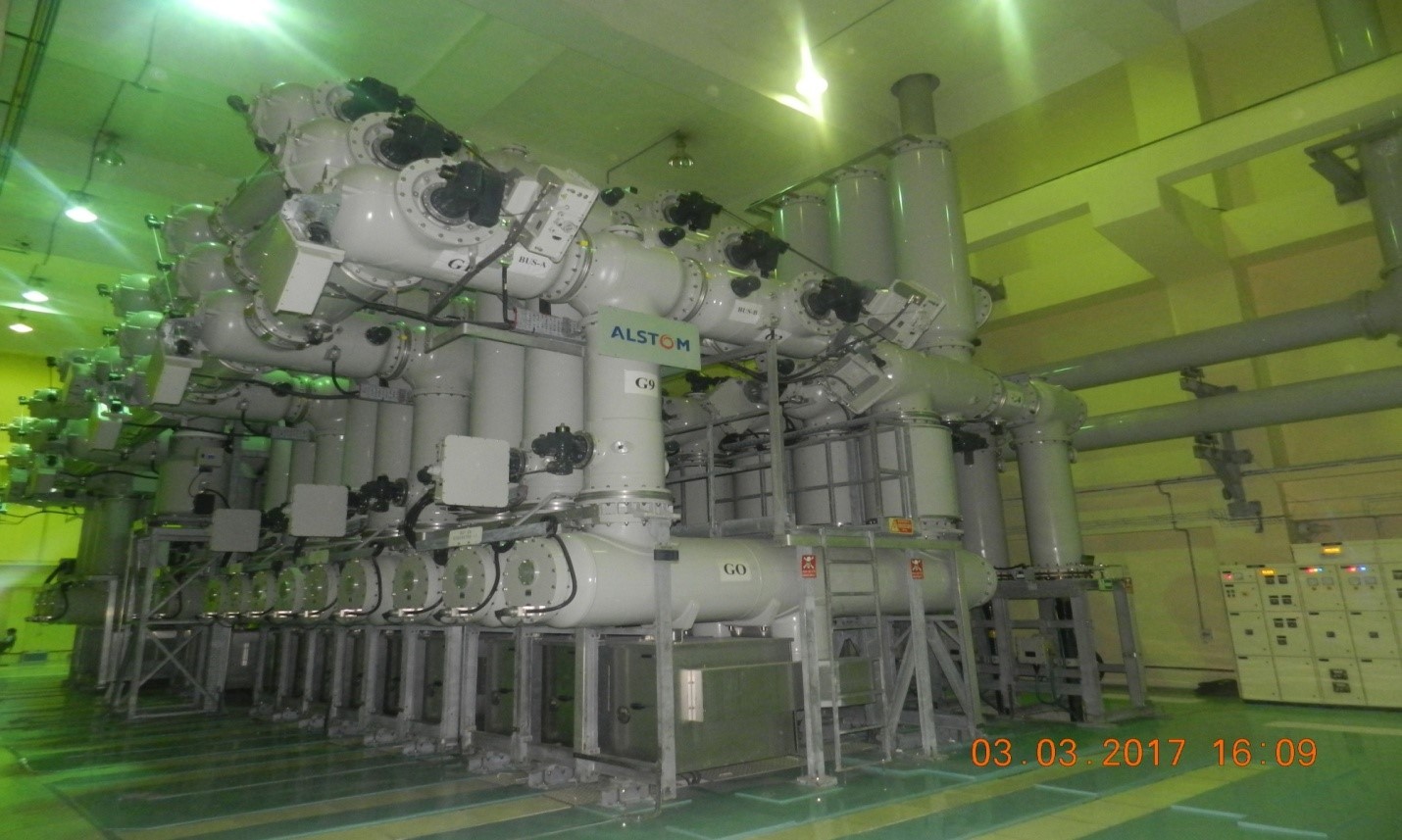

| पॉट हेड यार्ड /गैस इंसुलेटेड स्विचगियर | 400 केवी |

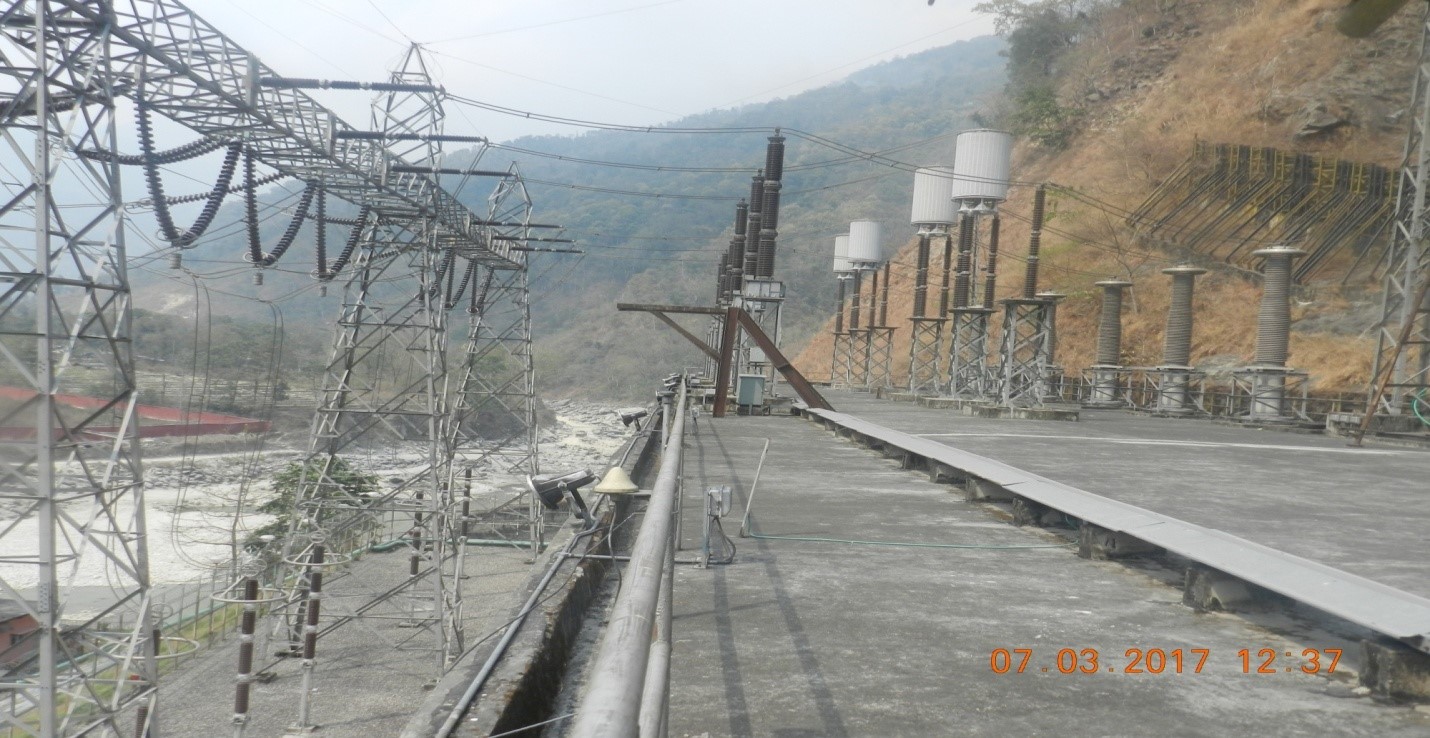

| विद्युत की निकासी: | 02 लाइनें, तीस्ता V रंगपो लाइन (I व II) |
