रंगित

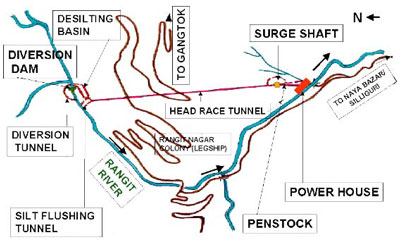

रंगित पावर स्टेशन सिक्किम राज्य में अवस्थित है, जिसकी संस्थापित क्षमता 60 मेगावाट (3X20 मे.वा.) है। यह विधुत उत्पादन करने के लिए रंगित नदी के जल का उपयोग करता है। यह पावर स्टेशन जल संचय वाली बहते पानी (आरओआर) की योजना है। पावर स्टेशन वर्ष 2000 में कमिशन किया गया था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| पहुँच मार्ग |
|
| अवस्थिति |
|
| क्षमता |
|
| डिजाइन ऊर्जा |
|
| लाभार्थी राज्य/संघ राज्य क्षेत्र |
|
| वाणिज्यिक संचालन की तिथि (सीओडी) |
|

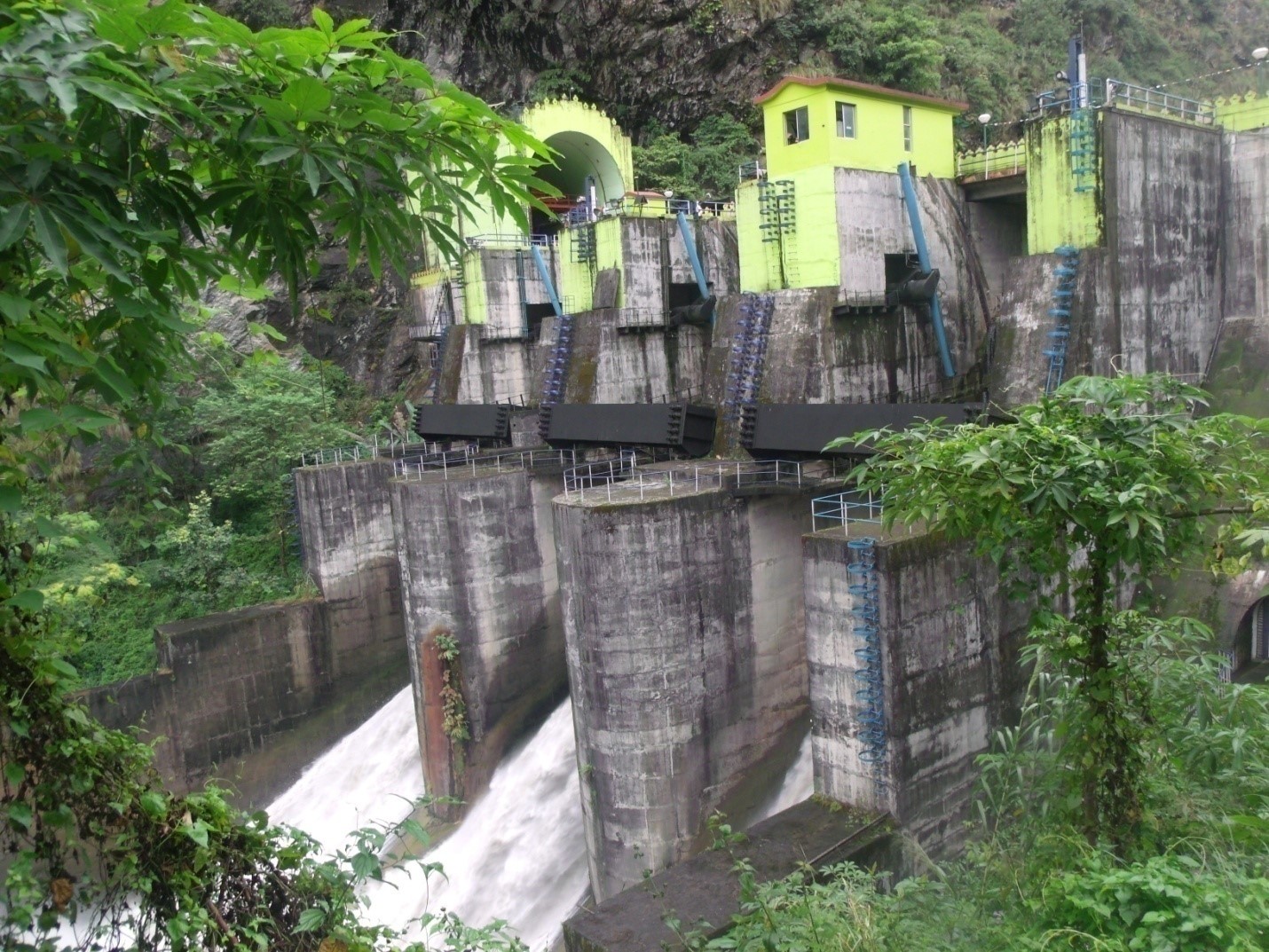

| बांध: | |
| प्रकार | कंक्रीट ग्रेविटी डैम |
| ऊँचाई | 43 मी. |
| एफआरएल | 639 मीटर |
| एमडीडीएल | 627 मीटर |
| एचआरटी | |
| प्रकार | हॉर्स शू आकार |
| लंबाई | 2904 मीटर |
| व्यास | 4.5 मीटर |
| सर्ज शाफ्ट | |
| सर्ज शाफ्ट गहराई | 60 मी. |
| सर्ज शाफ्ट व्यास | 14 मी. |
| पेनस्टॉक | |
| लंबाई | 270 मी. |
| व्यास | 3.5 मी. |
| पेनस्टॉक ट्राईफरकेट | मुख्य पेनस्टॉक को पावर हाउस के समीप 2 मी. के व्यास में 3 भाग में बांटा गया है |
| टी डबल्यू एल | |
| अधिकतम टी डबल्यू एल | 500 मीटर |

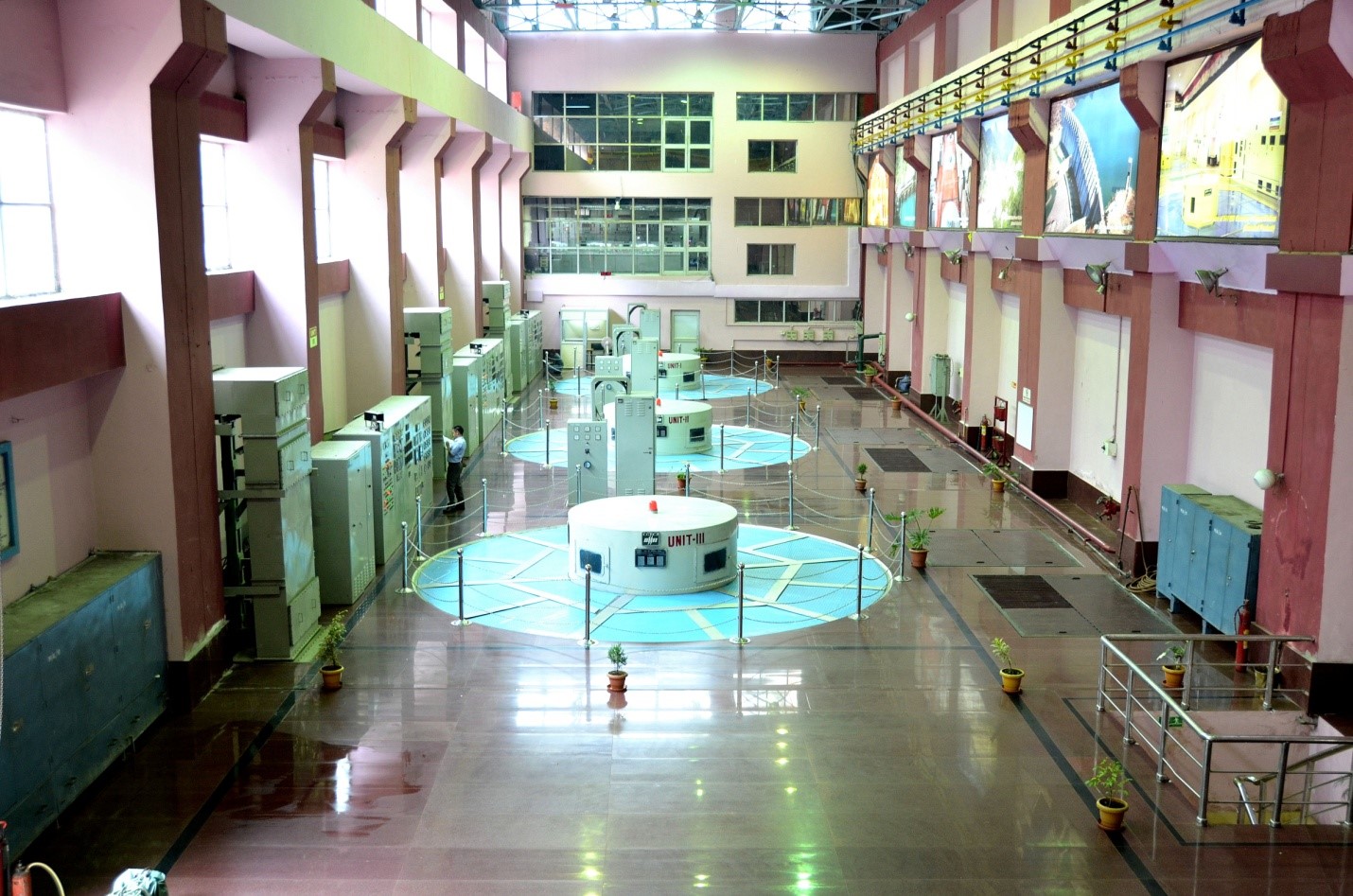

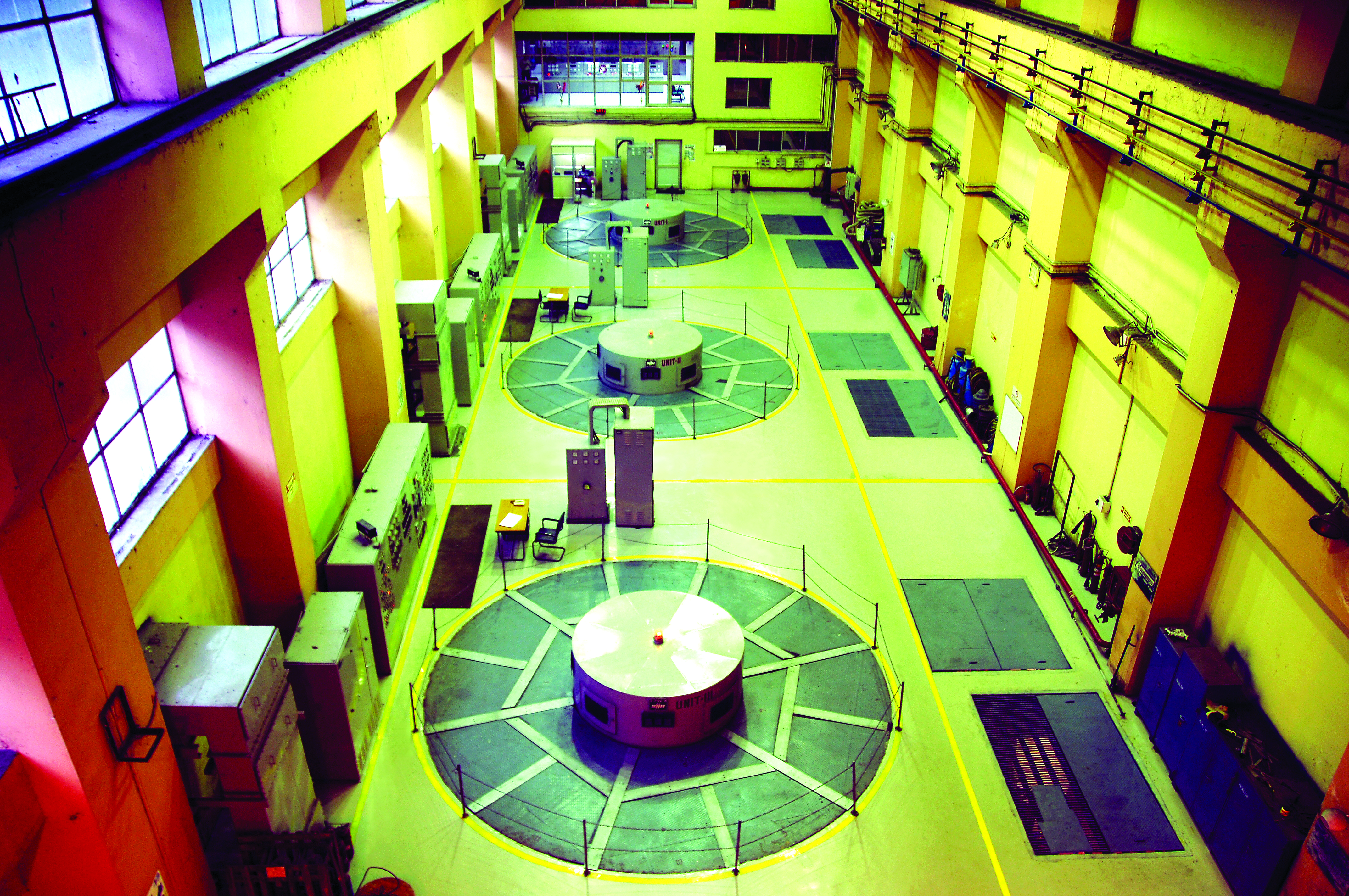

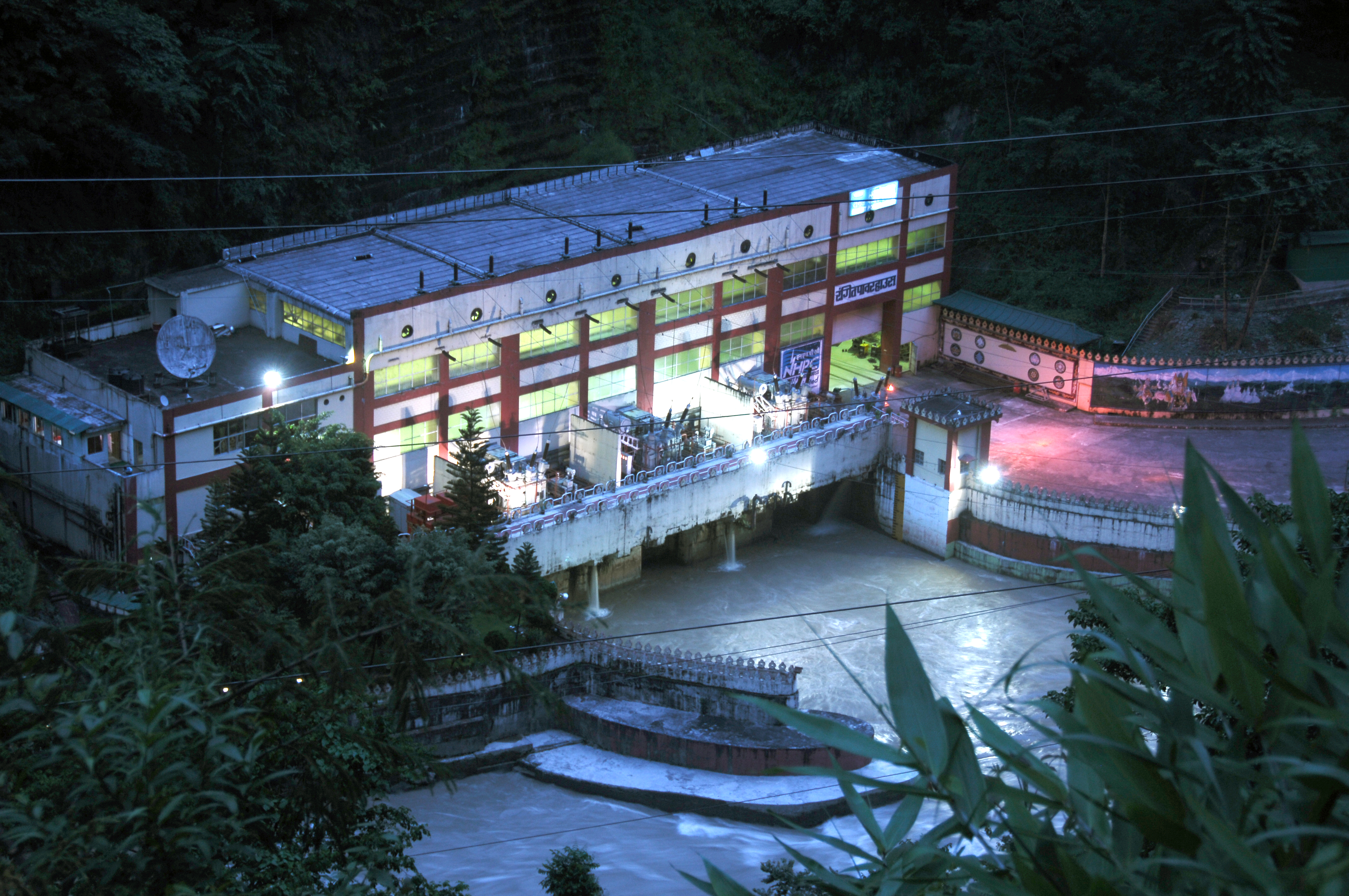

| पावर हाउस: | |
| प्रकार | सतही पावर हाउस |
| क्षमता | 20 मेगावॉट की 3 यूनिटें |
| टर्बाइन | |
| प्रकार | 20 मेगावॉट की 3 यूनिटें |
| रेटेड हेड | 129 मी. |
| डिज़ाइन डिस्चार्ज | 52.2 क्यूमेक (सभी 3 यूनिटों के लिए) |
| गाइड वेन की संख्या | 20 |
| जेनरेटर | |
| निरंतर आउटपुट रेट | 22.22 एमवीए |
| रेटेड वोल्टेज | 11 केवी |
| पोल की संख्या | 14 |
| रेटेड गति | 428.6 आरपीएम |

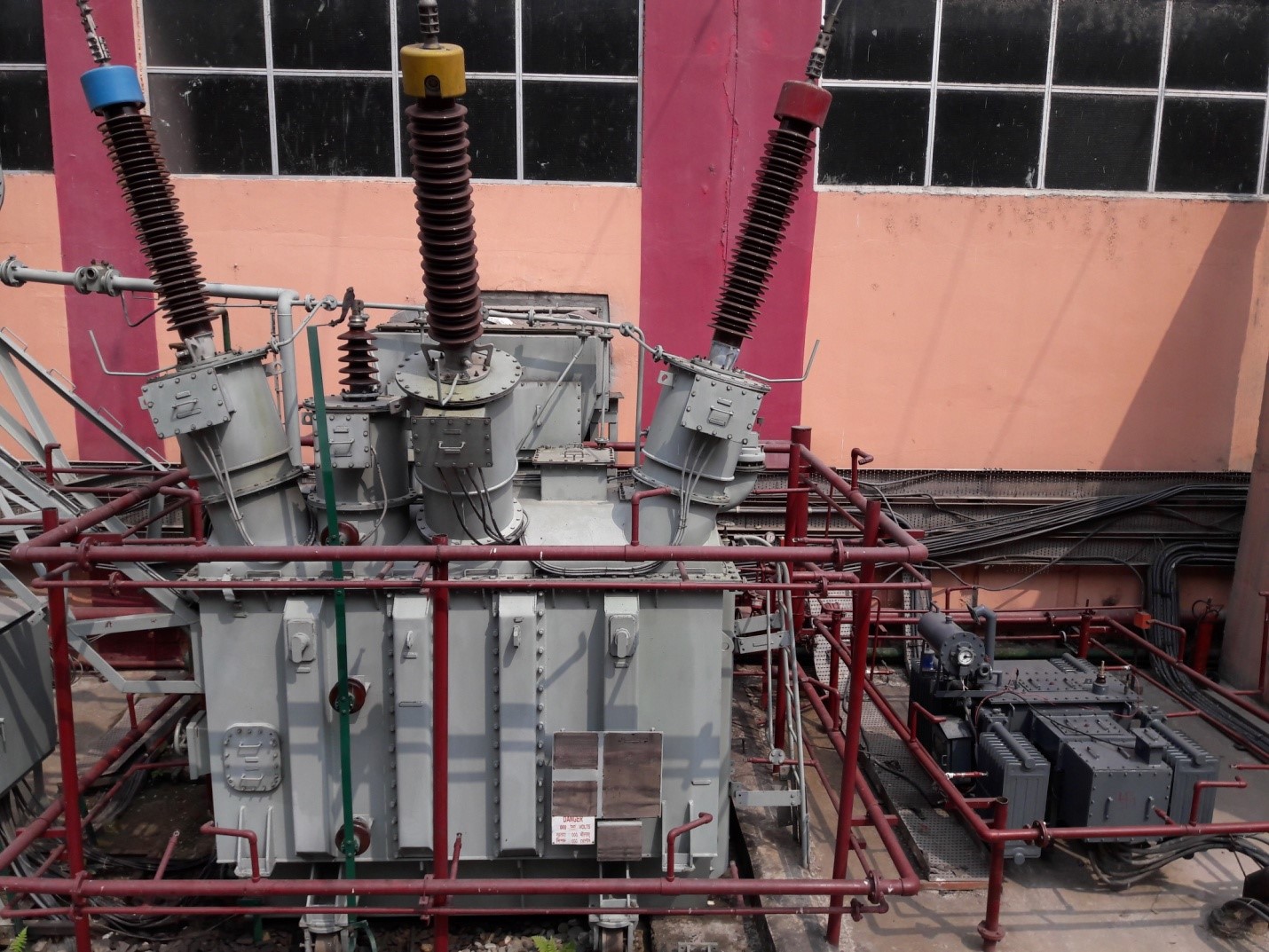

| जीएसयू ट्रांसफार्मर: | |
| फेज की संख्या | 3-Ф |
| वोल्टेज अनुपात | 11/132 केवी |
| रेटेड एमवीए | 25 |
| कूलिंग के प्रकार | ओ॰एफ॰डब्ल्यू॰एफ॰ (OFWF) |

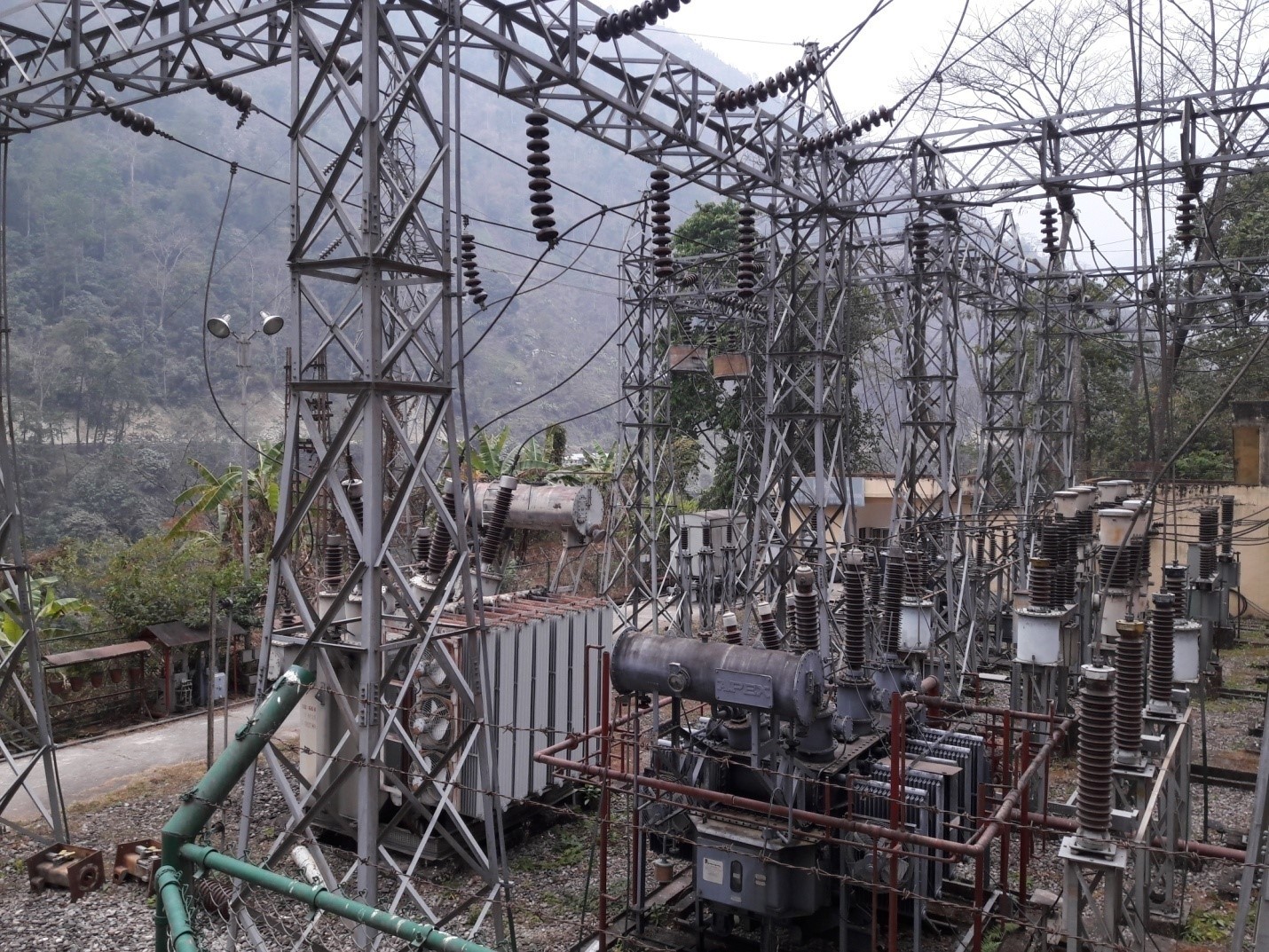

| स्विचयार्ड | |
| प्रकार | AIS |
| वोल्टेज लेवेल | 132 केवी तथा 66 केवी |
| लाइनों की संख्या | 05 लाइन |
| | 132 केवी लाइन: रंगित - सागबारी, रंगित-रामम, रंगित-रंगपो, रंगित-कुरसेओंग और 66 केवी लाइन: रंगित – रावंगला |
