Salal

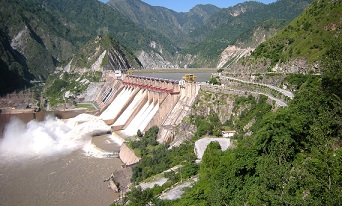

सलाल पावर स्टेशन 690 मेगावाट (चरण-I 3 X 115 मेगावाट व चरण-II 3 X 115 मेगावाट) क्षमता की रन आफ द रिवर स्कीम है जो चिनाब नदी की जलविद्युत क्षमता का दोहन करती है। यह केंद्र शासित प्रदेश जम्मू व कश्मीर के रियासी ज़िले में स्थित है। पावर स्टेशन को वर्ष 1987,1993,1994 और 1995 में कमिशन किया गया था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
Image contains layout plan
विशेषताओं की सूची
विशेषता नाम विवरण
अवस्थिति जिला रियासी, केंद्र शासित प्रदेश जम्मू व कश्मीर
पहुँच मार्ग निकटतम रेल हैड: जम्मू; निकटतम हवाई अड्डा : जम्मू
क्षमता 690 मेगावाट (6 X 115 मेगावाट)
लाभार्थी राज्य/संघ राज्य क्षेत्र उत्तराखंड, यूपी, दिल्ली, हिमाचल प्रदेश, हरियाणा, जम्मू और कश्मीर, पंजाब, राजस्थान और चंडीगढ़ जम्मू और कश्मीर, पंजाब, राजस्थान और चंडीगढ़
डिजाइन ऊर्जा 3082 एमयू (90% डिपेंडेबल वर्ष में 95% मशीन की उपलब्धता के साथ)
वाणिज्यिक संचालन की तिथि (सीओडी) 07/1993 यूनिट #5: 23/05/1994 यूनिट #6: 01/04/1995
बांधरॉकफिल बांध: 118 मीटर ऊंचा, 630 मीटर लंबा कंक्रीट बांध: 113 मीटर ऊँचा, 486.75 मीटर लंबा
प्रकाररॉक फिल
ऊंचाई118 मी
लंबाई630 मी.
एफआरएल487.70 मीटर
एमडीडीएल487.70 मीटर
अधिकतम टी डबल्यू एल397 मीटर
पेनस्टॉक
व्यास5.23 मीटर
लंबाई265 मीटर
टीआरटी / टेल पूल की लंबाई:
प्रकारहॉर्स शू आकार
व्यास11 मीटर
लंबाईस्टेज-I: 2.463 किमी, स्टेज-II: 2.527 किमी
पावर हाउस:
प्रकारसतही
क्षमता690 MW(6 x 115 MW)
टर्बाइन
प्रकारफ्रांसिस
रेटेड हेड94.5 मीटर
डिज़ाइन डिस्चार्ज824 क्यूमेक्स (सभी 06 इकाइयों के लिए)
गाइड वेन की संख्या:24
जेनरेटर:
रेटेड अनवरत आउटपुट127.8 एमवीए
रेटेड वोल्टेज11 केवी
पोल की संख्या32
निर्धारित गति187.5 आरपीएम
रोटेशन की दिशा (ऊपर से देखने पर)दक्षिणावर्त
रन अवे स्पीड375 आरपीएम
जीएसयू ट्रांसफार्मर:
प्रकारसिंगल फेज़, स्टेप अप ट्रांसफॉर्मर
वोल्टेज अनुपात11/220/√3 केवी
रेटेड एमवीए:43.33 एमवीए
शीतलन के प्रकार:ओएफ़डबल्यूएफ़
स्विचयार्ड / पॉट हेड यार्ड:
टाइप:एआईएस
वोल्टेज लेवल:220 केवी
विद्युत की निकासी:220 केवी संचरण लाइनों के माध्यम से 06 लाइन्स: -सलाल - जम्मू 02 लाइन्स (I और II) और सलाल - किशनपुर 04 लाइन्स (I, II, III & IV)
