Kishanganga HEP

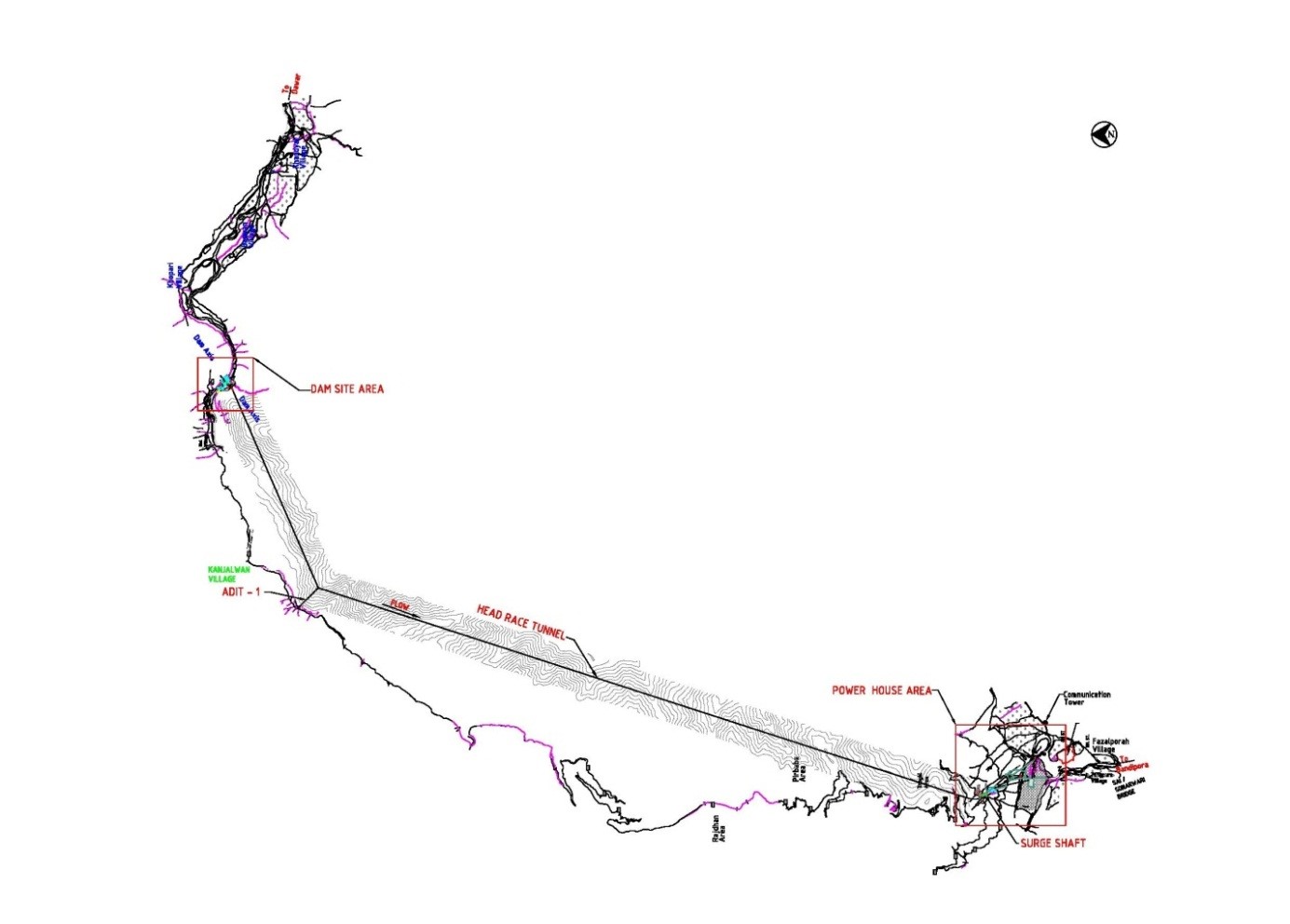

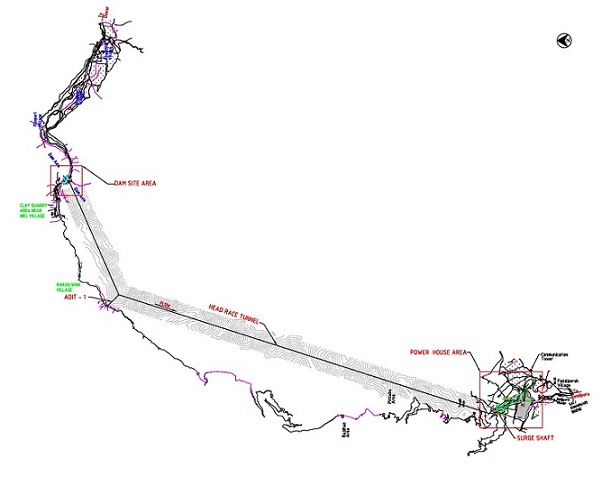

किशनगंगा पावर स्टेशन (3x110 मेगावाट) केंद्र शासित प्रदेश जम्मू व कश्मीर के बांदीपोरा जिले में झेलम नदी की एक सहायक नदी किशनगंगा पर स्थित है। पावर स्टेशन को वर्ष 2018 में कमिशन किया गया था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| विशेषता नाम | विवरण |
|---|---|
| अवस्थिति | |
| पहुँच मार्ग | |
| क्षमता | |
| डिजाइन ऊर्जा | |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | |
| वाणिज्यिक संचालन की तिथि (सीओडी) |

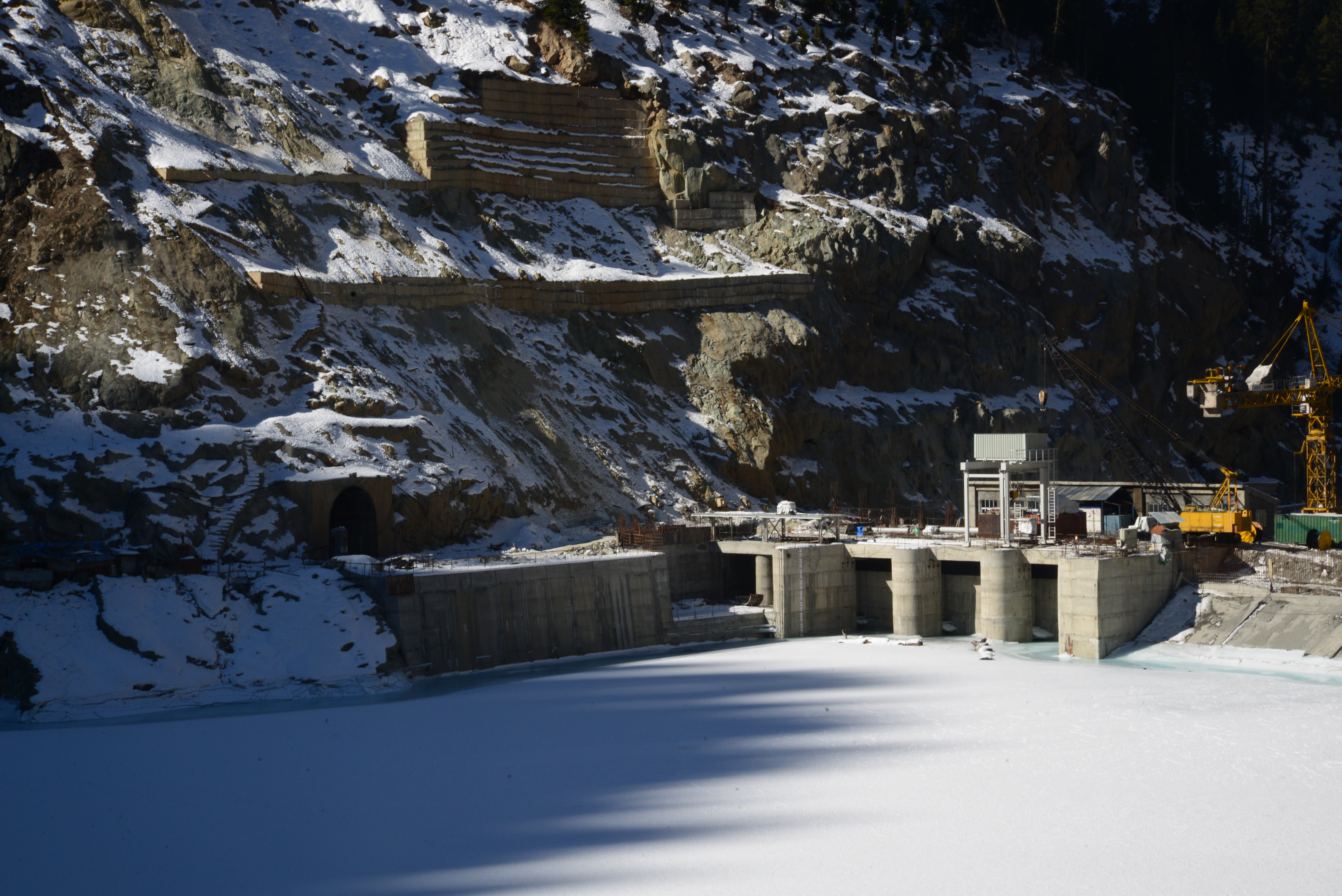

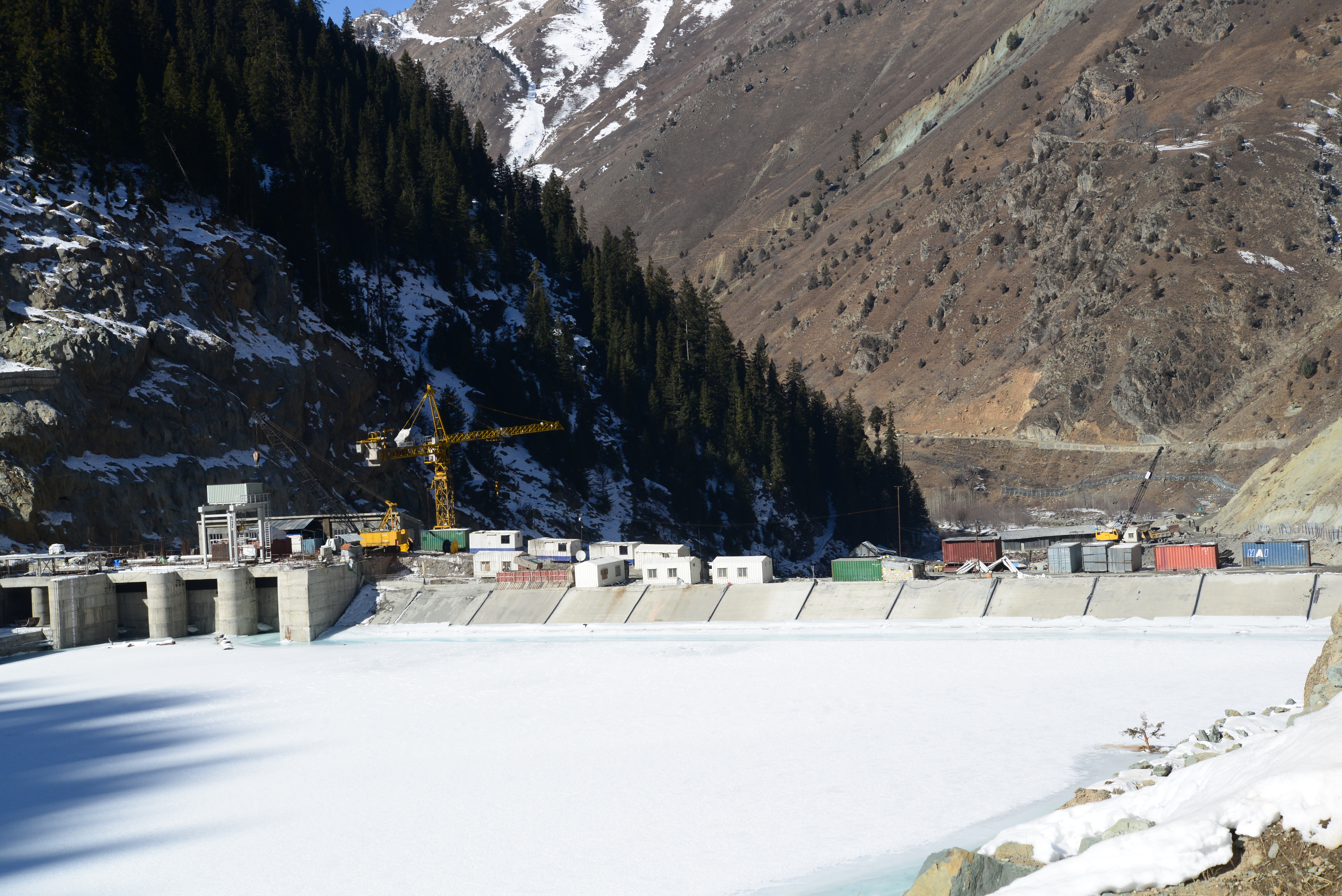

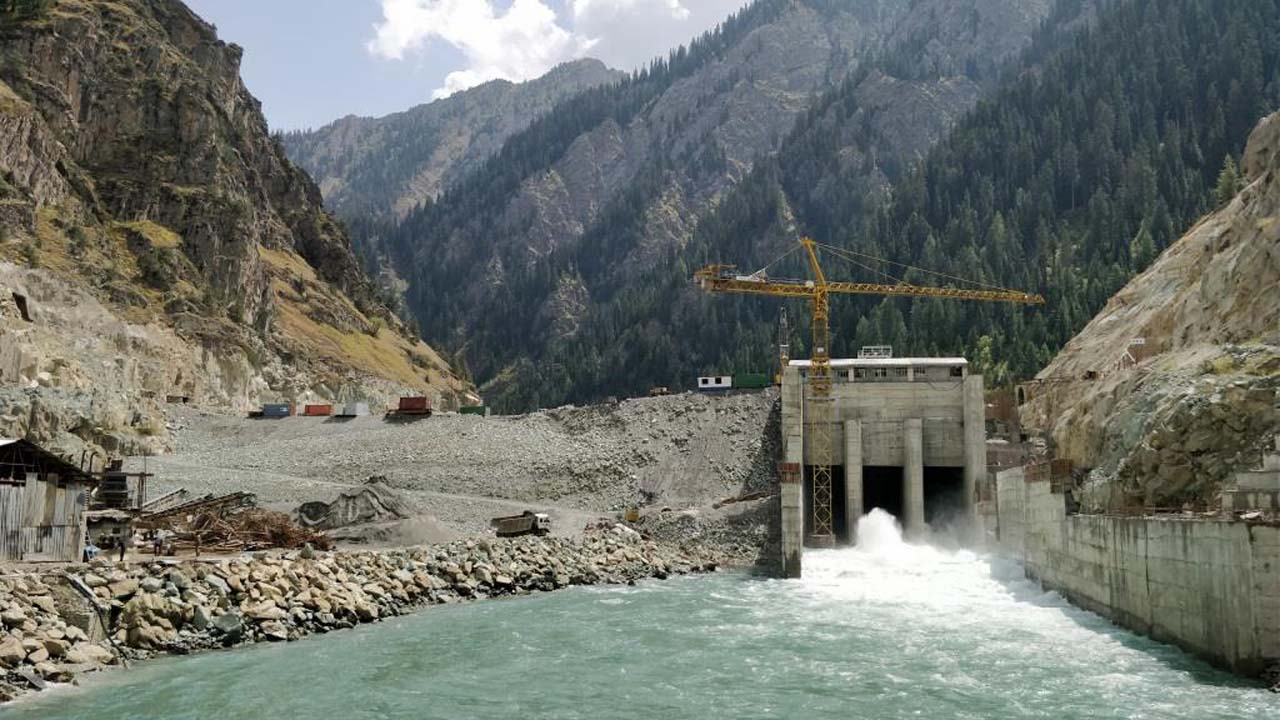

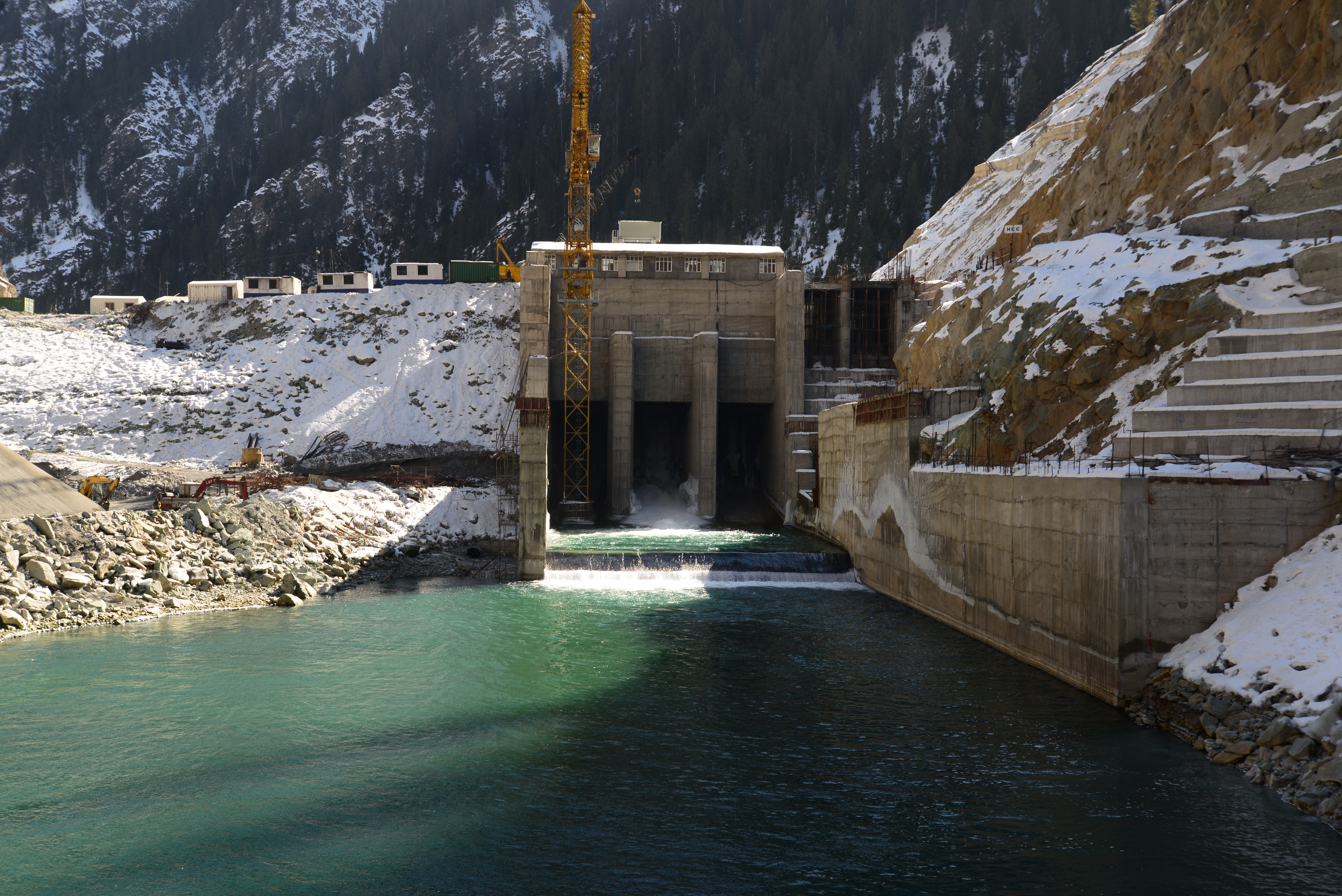

| बांध: | |
| प्रकार: | कंक्रीट फ़ेस रॉक फिल बाँध |
| ऊंचाई : | 37 मीटर |
| लंबाई : | 146 मीटर |
| एफ़आरएल: | 2390 मीटर |
| एमडीडीएल: | 2384.5 मीटर |

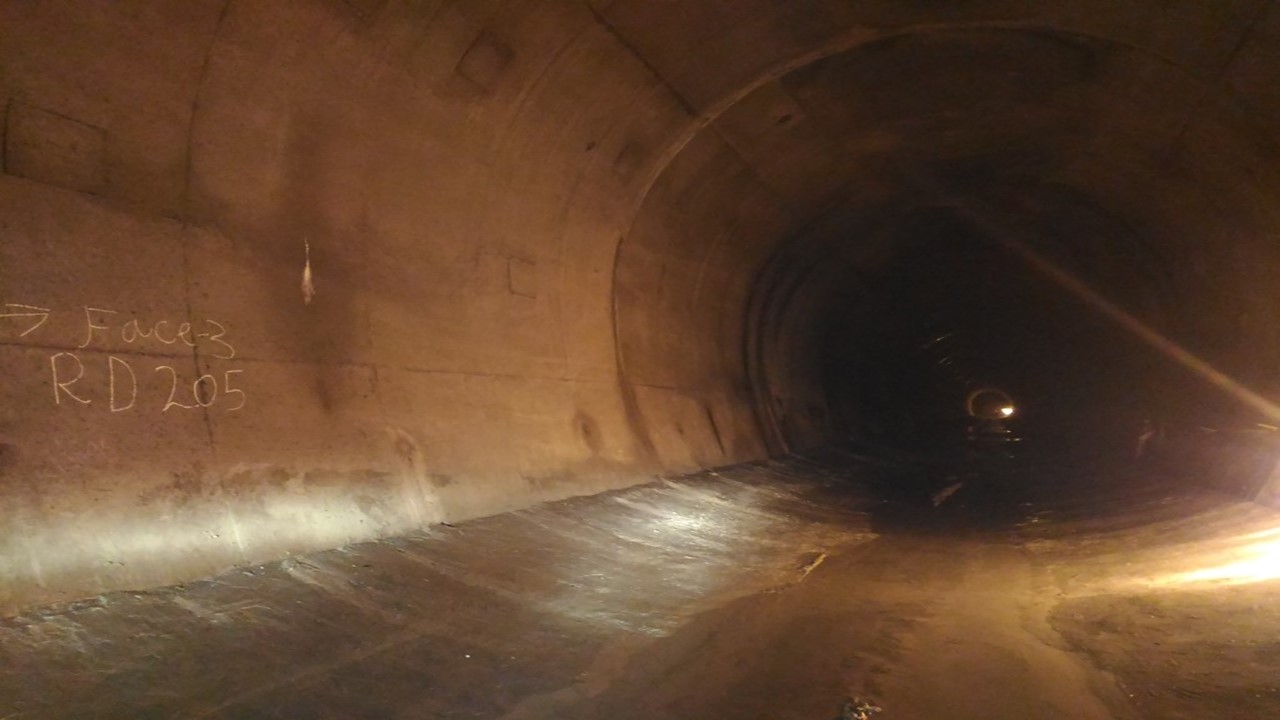

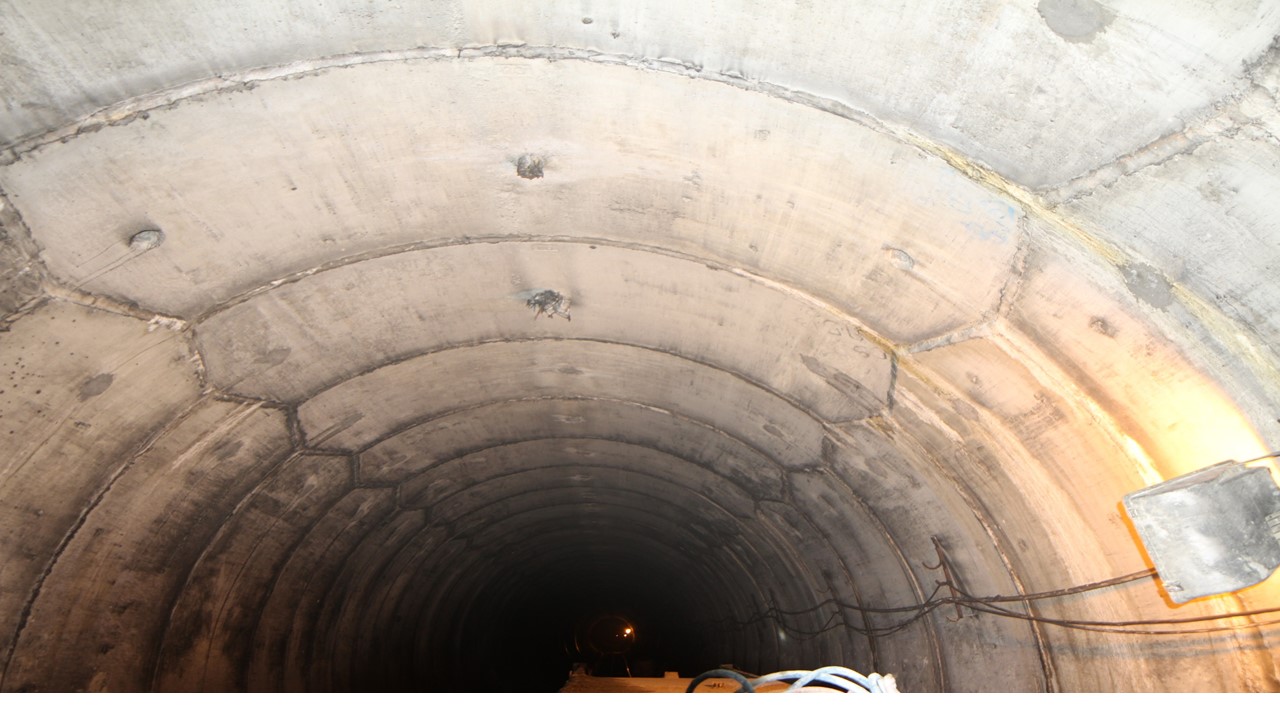

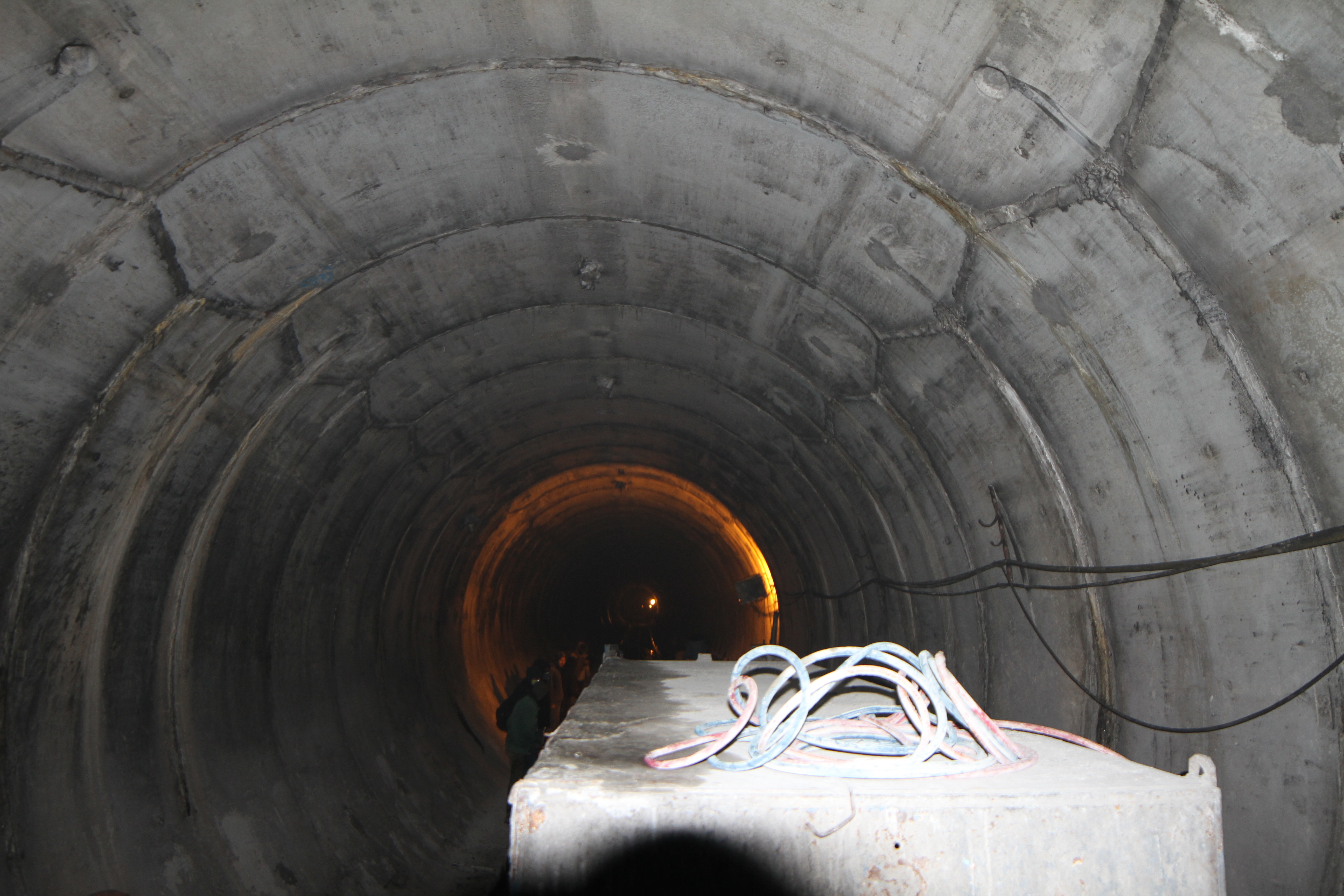

| एचआरटी: | |
| प्रकार: | हार्स शू /वृत्ताकार आकृति |
| व्यास: | 6.24 मी(डी बी एम)/5.20 मी (टी बी एम) |
| लंबाई: | 23.20 कि.मी |

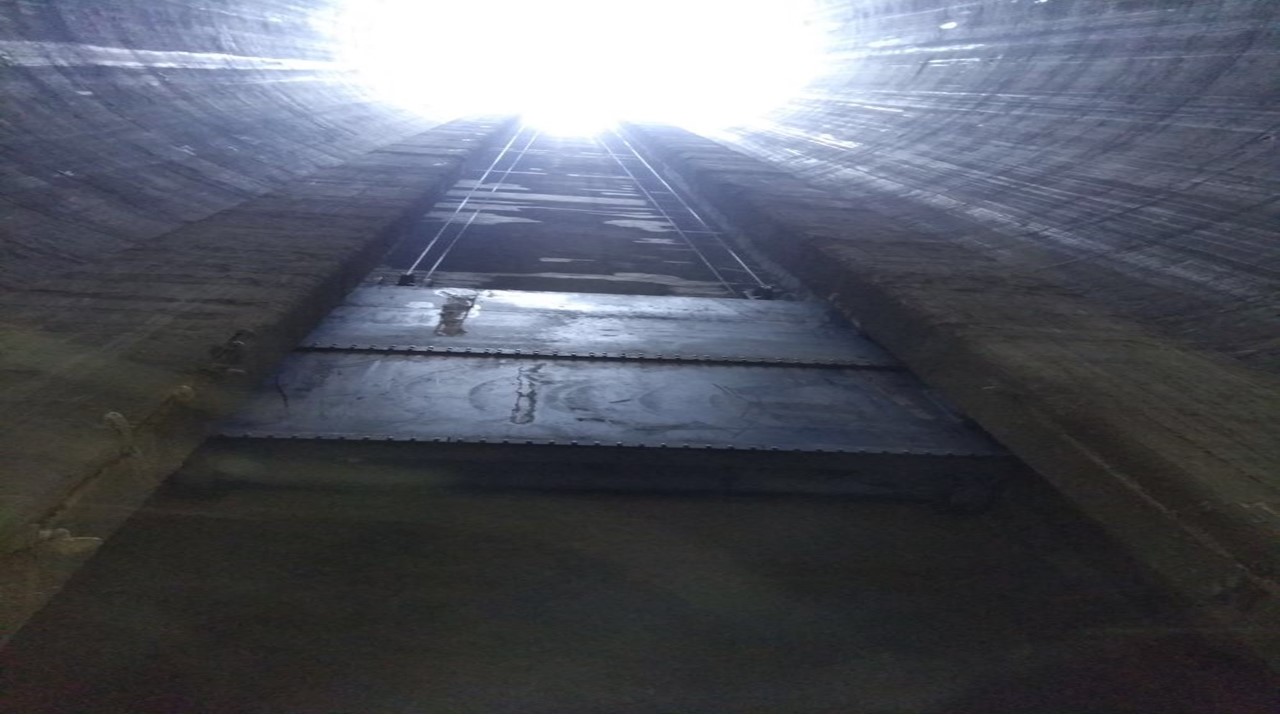

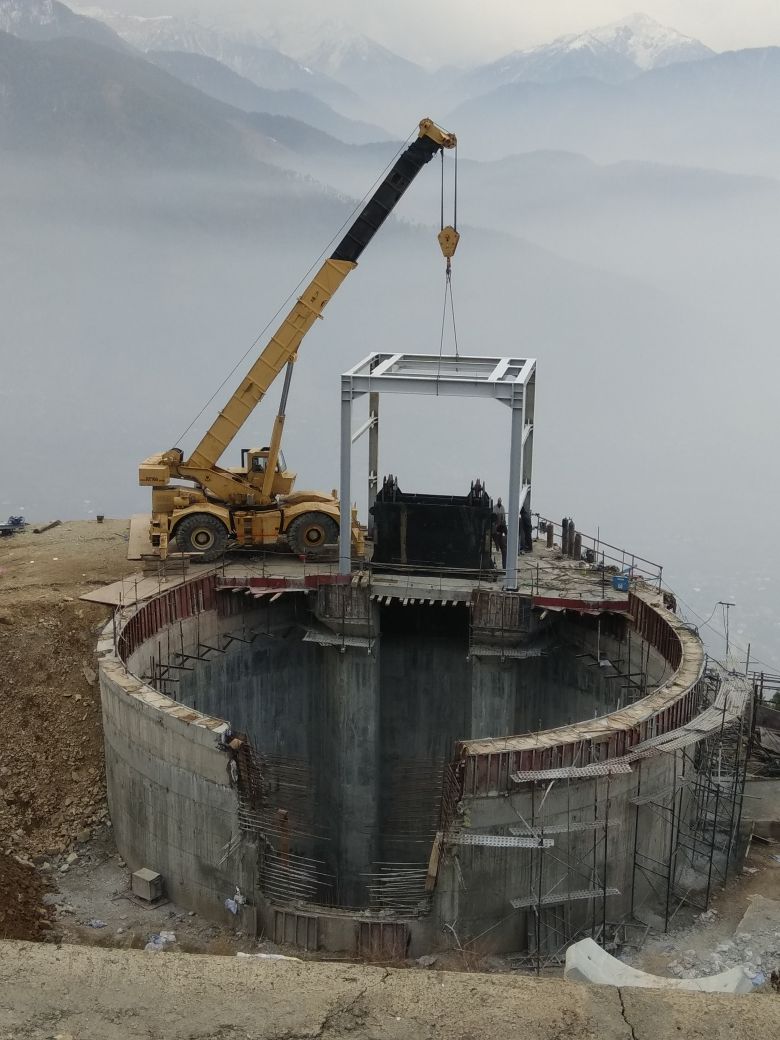

| सर्ज शाफ्ट: | |
| प्रकार: | रिस्ट्रिक्टिड ऑरफिस टाइप |
| लंबाई: | 109.7 मी. |
| व्यास: | 17.75 मी. |
| प्रेशर शाफ्ट: | |
| प्रकार: | वृत्ताकार झुका हुआ स्टील लाइन |
| लंबाई एवं व्यास:: | 4.0 मी व्यास की 1055 मीटर स्टील लाइन जो नीचे से 2.3 मी. व्यास की तीन क्षैतिज शाखाओं में विभाजित है। |
| टीआरसी / टेल रेस चैनल: | |
| प्रकार:: | हार्स शू |
| व्यास तथा लंबाई: | 5.0 मी व्यास, 869 मीटर लंबा तथा 36 मी लंबा, 8 मी चौड़ा ओपन चैनल |
| अधिकतम टीडबल्यूएल: | 1718.90 मीटर |

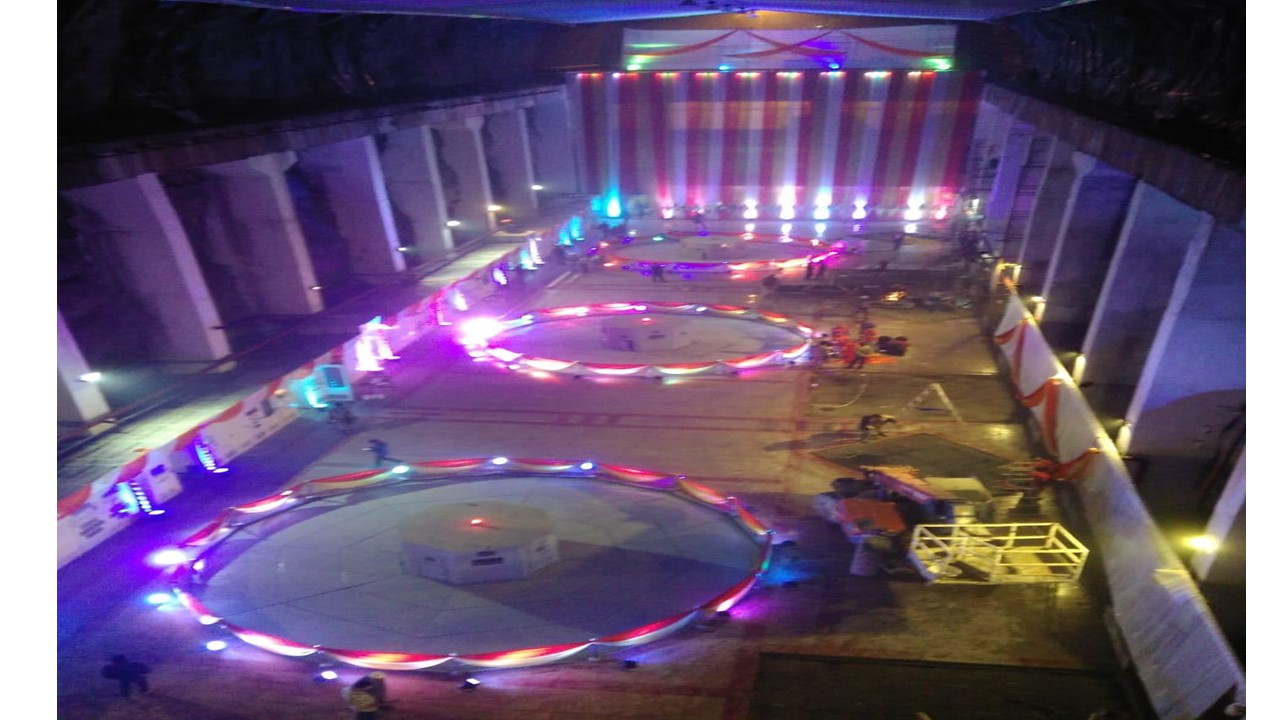

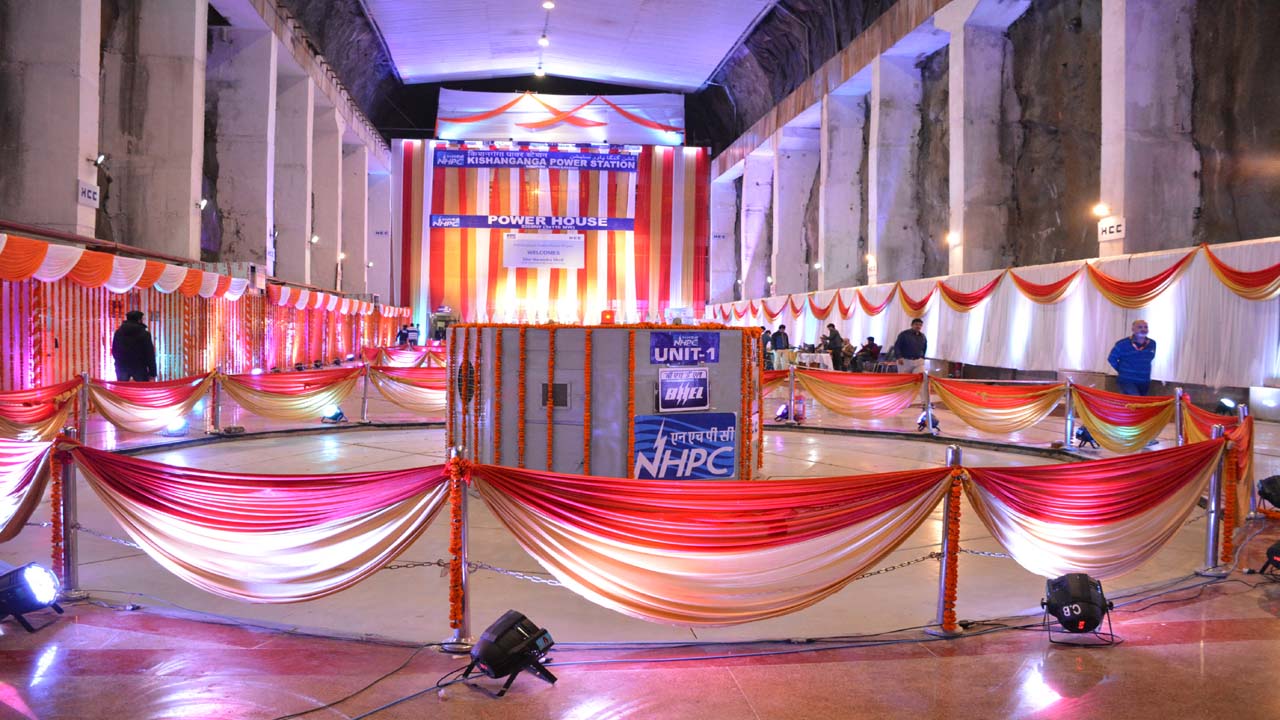

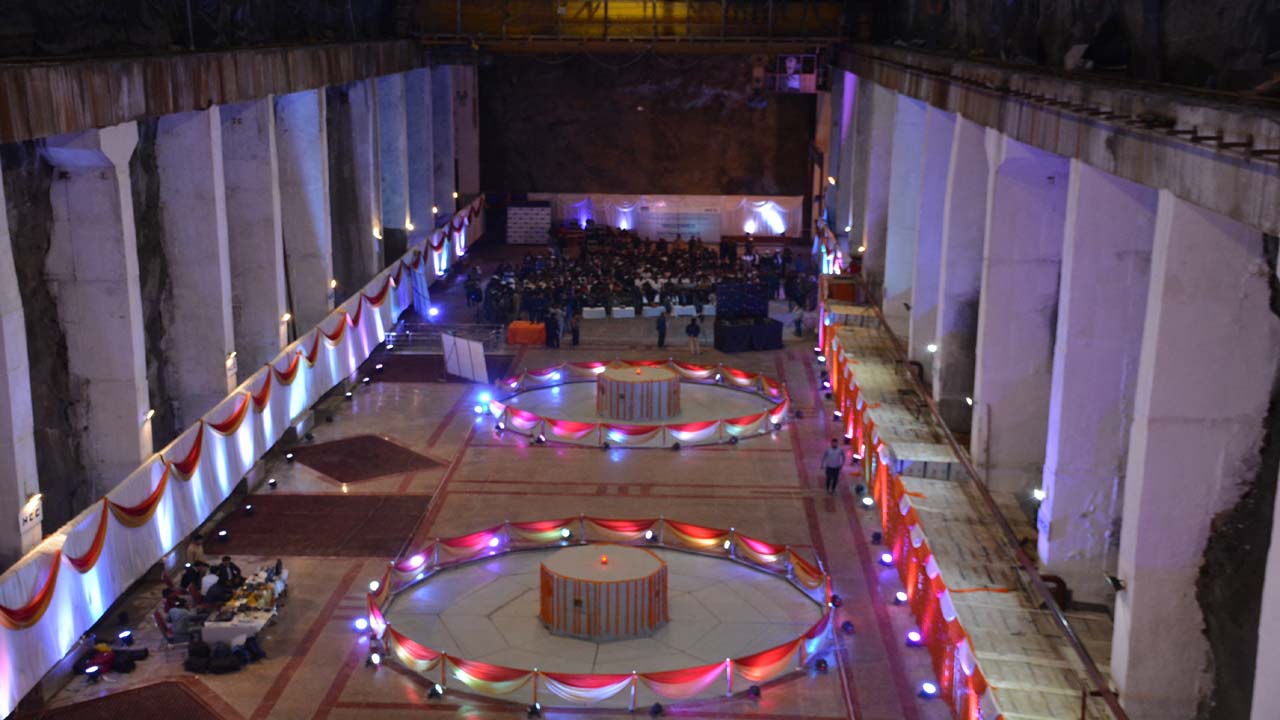

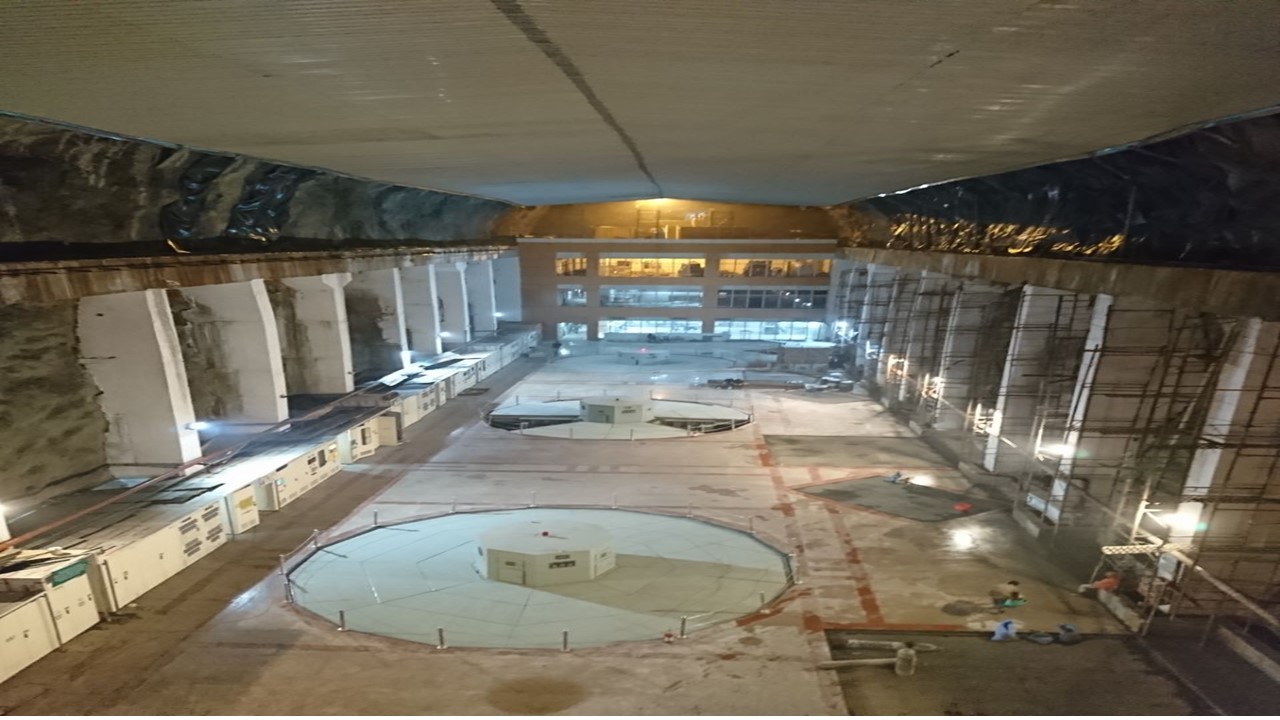

| पावर हाउस: | |
| प्रकार: | भूमिगत |
| क्षमता: | (प्रत्येक 110 मेगावाट की 3 उत्पादन यूनिट ) |
| टर्बाइन : | |
| प्रकार | पेल्टन |
| रेटेड हैड:: | 646 मीटर |
| डिज़ाइन डिस्चार्ज: | 58.40 क्यूमेक्स (सभी 03 इकाइयों के लिए) |
| बकैट की संख्या: | 21 |
| जनरेटर: | |
| रेटेड निरंतर आउटपुट: | 122.22 एमवीए @ 0.9 पीएफ़ (लैग) |
| रेटेड वोल्टेज: | 13.8 केवी |
| पोल की संख्या: | 16 |
| रेटेड गति: | 375 आरपीएम |
| रोटेशन की दिशा (ऊपर से): | दक्षिणावर्त (क्लॉक वाइज़) |
| रन अवे स्पीड: | 680 आरपीएम |
| जीएसयू ट्रांसफार्मर: | |
| प्रकार: | एकल चरण, स्टेप अप ट्रांसफॉर्मर |
| वोल्टेज अनुपात : | 13.8 / 220/√3 केवी |
| रेटेड एमवीए: | 45 एमवीए |
| शीतलक का प्रकार: | ओएफ़डबल्यूएफ़ |

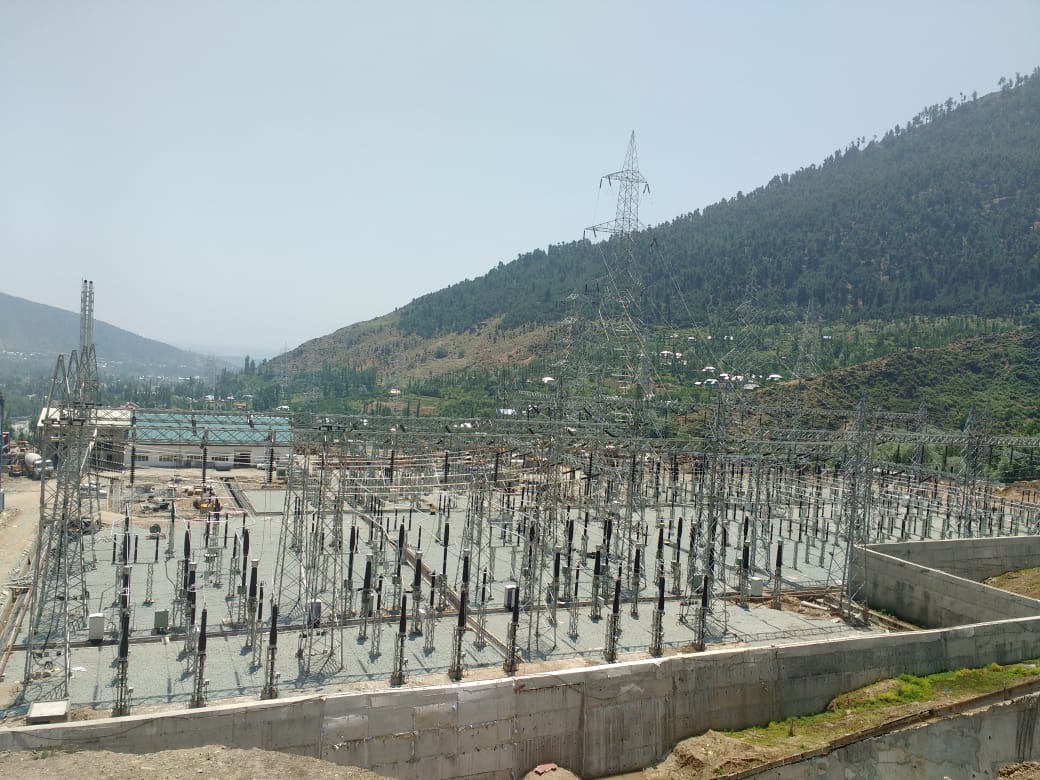

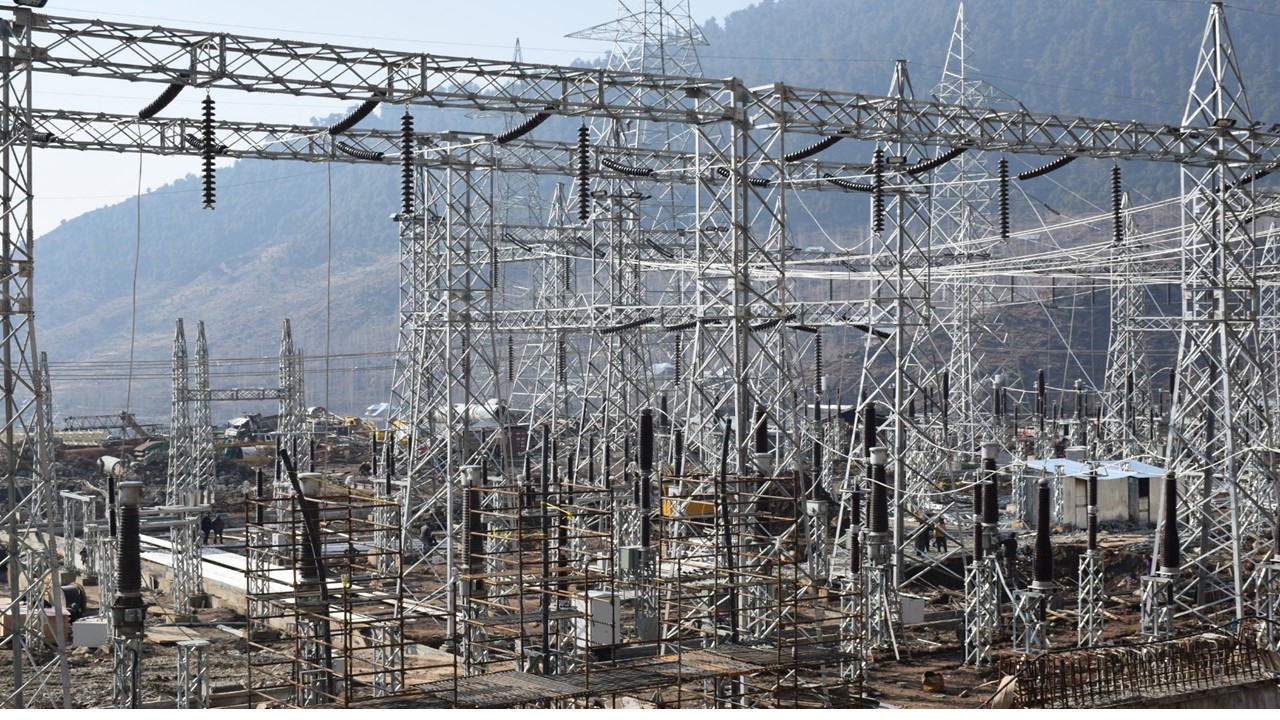

| स्विचयार्ड /पॉट हेड यार्ड: | |
| टाइप: | एआईएस |
| वोल्टेज लेवल: | 220 केवी |
| लाइनें: | 04 लाइनें, 220 केवी डेलीना-I, 220 केवी डेलीना-II, 220 केवी वागूरा-I, 220 केवी वागूरा-II |
