Parbati - III

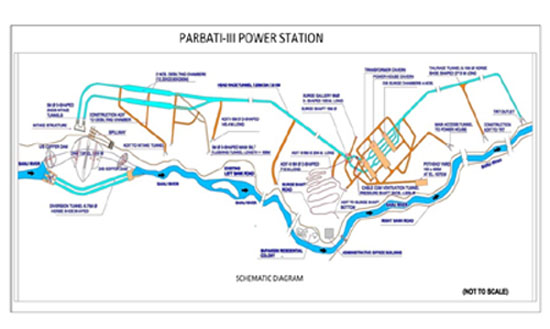

पार्बती पावर स्टेशन चरण-।।। (4x130 मेगावाट) 520 मेगावाट जल संचय वाली योजना है, जो पार्बती नदी, मनिहार नाला, पंच नाला, हुरिया नाला तथा पार्बती-।। जलविद्युत परियोजना (निर्माणाधीन) के रास्ते जीवा नाला व सैंज नदी की विद्युत क्षमता का दोहन करती है । पावर स्टेशन वर्ष 2014 में कमिशन किया गया था । पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| विशेषता नाम | विवरण |
|---|---|
| पहुँच मार्ग | |
| अवस्थिति | |
| क्षमता | |
| डिजाइन ऊर्जा | |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | |
| वाणिज्यिक संचालन की तिथि (सीओडी) |

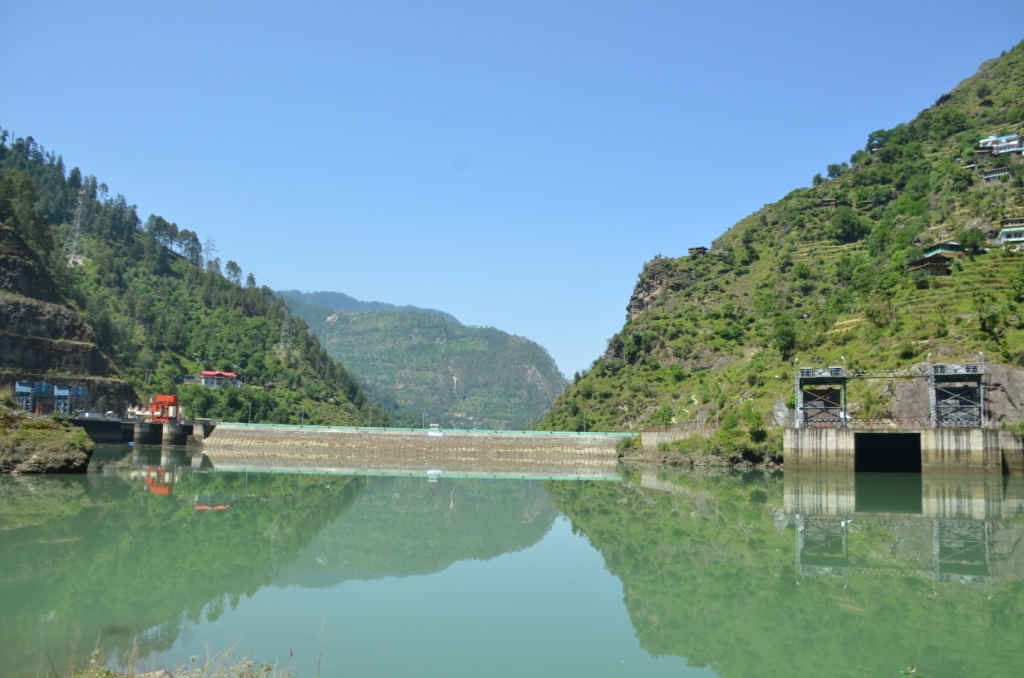

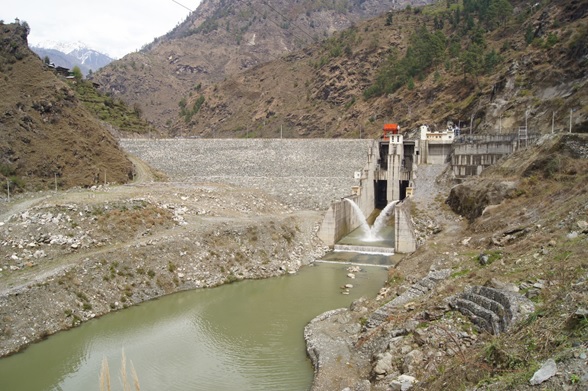

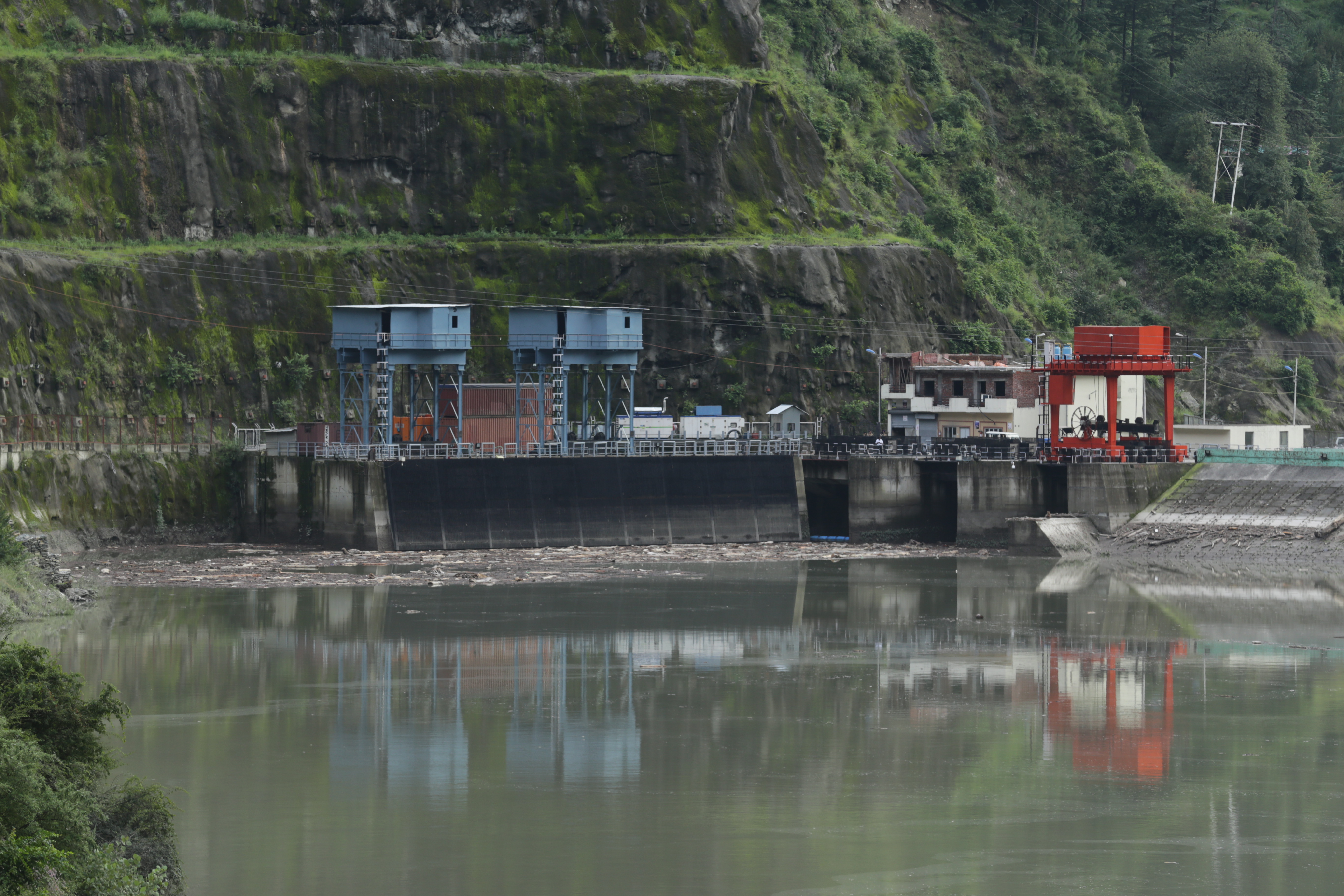

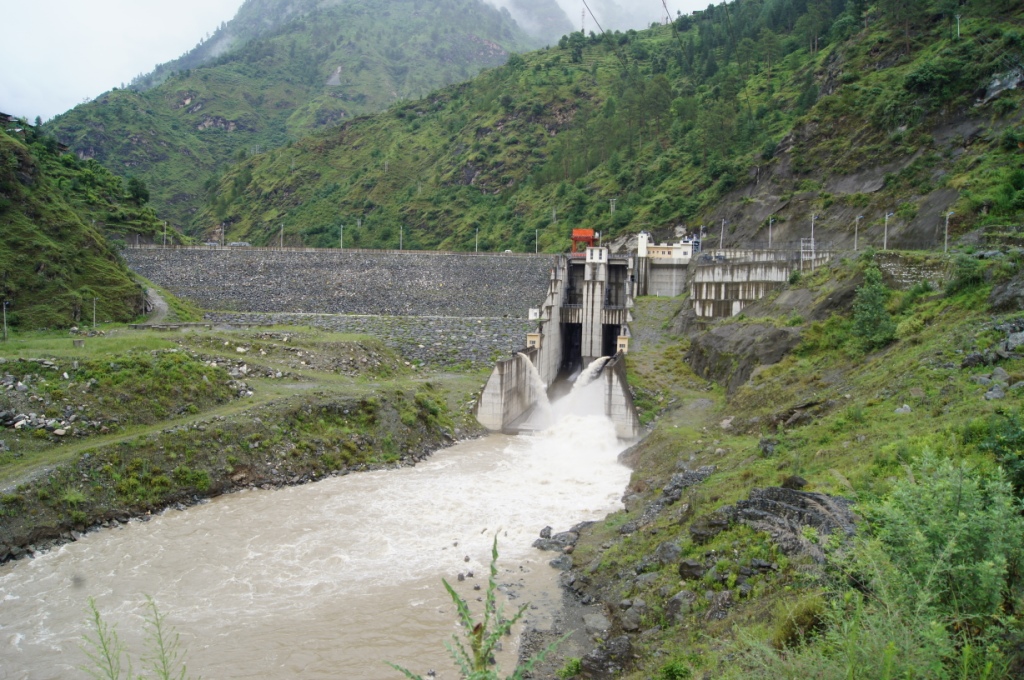

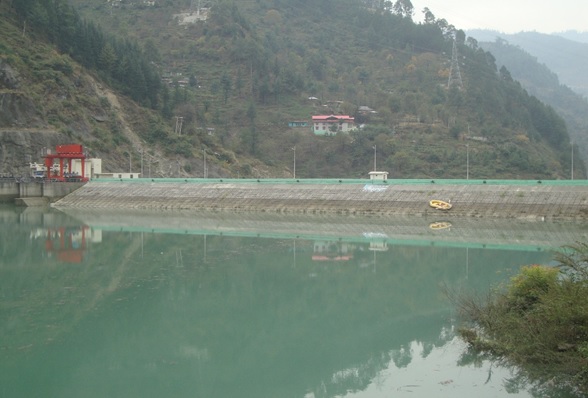

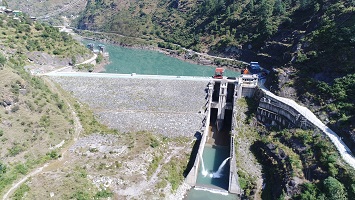

| बांध: | |
| प्रकार | रॉक फिल |
| ऊँचाई | 43 मीटर |
| एफआरएल : | ईएल 1330.00 मीटर |
| एमडीडीएल | ईएल 1314.00 मीटर |
| पेनस्टॉक | |
| संख्या | 4 |
| व्यास | 3 मीटर |
| एचआरटी | |
| आकार | हार्स शू |
| लम्बाई | 7875 मीटर |
| व्यास | 7.25 मीटर |
| टीआरटी | |
| आकार | हार्स शू |
| व्यास | 8.1 मी |
| लम्बाई | 2713 मी |

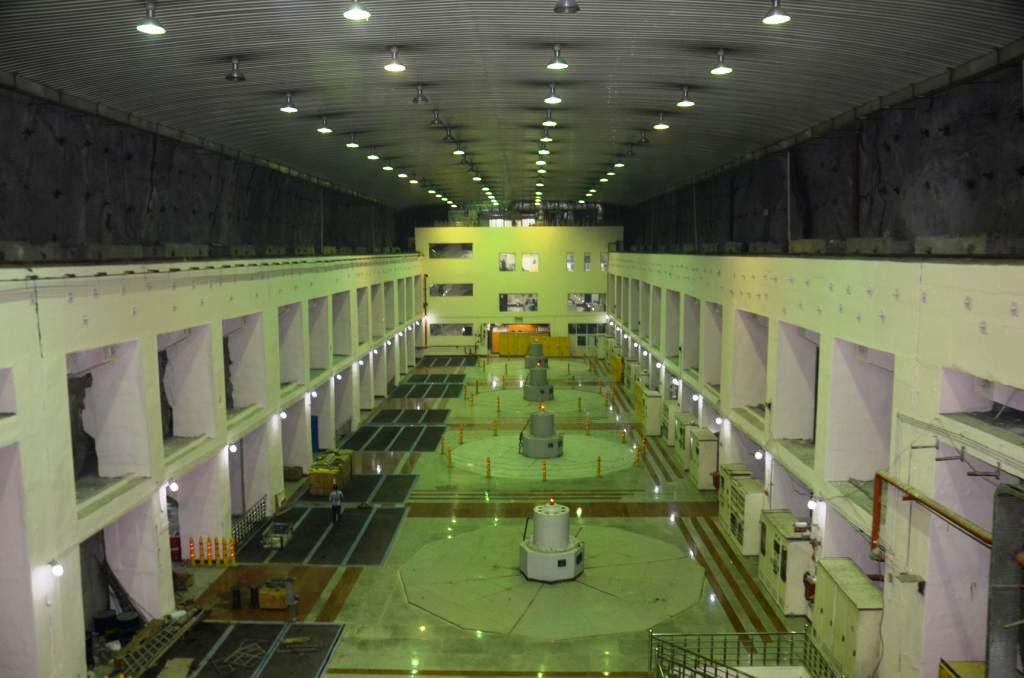

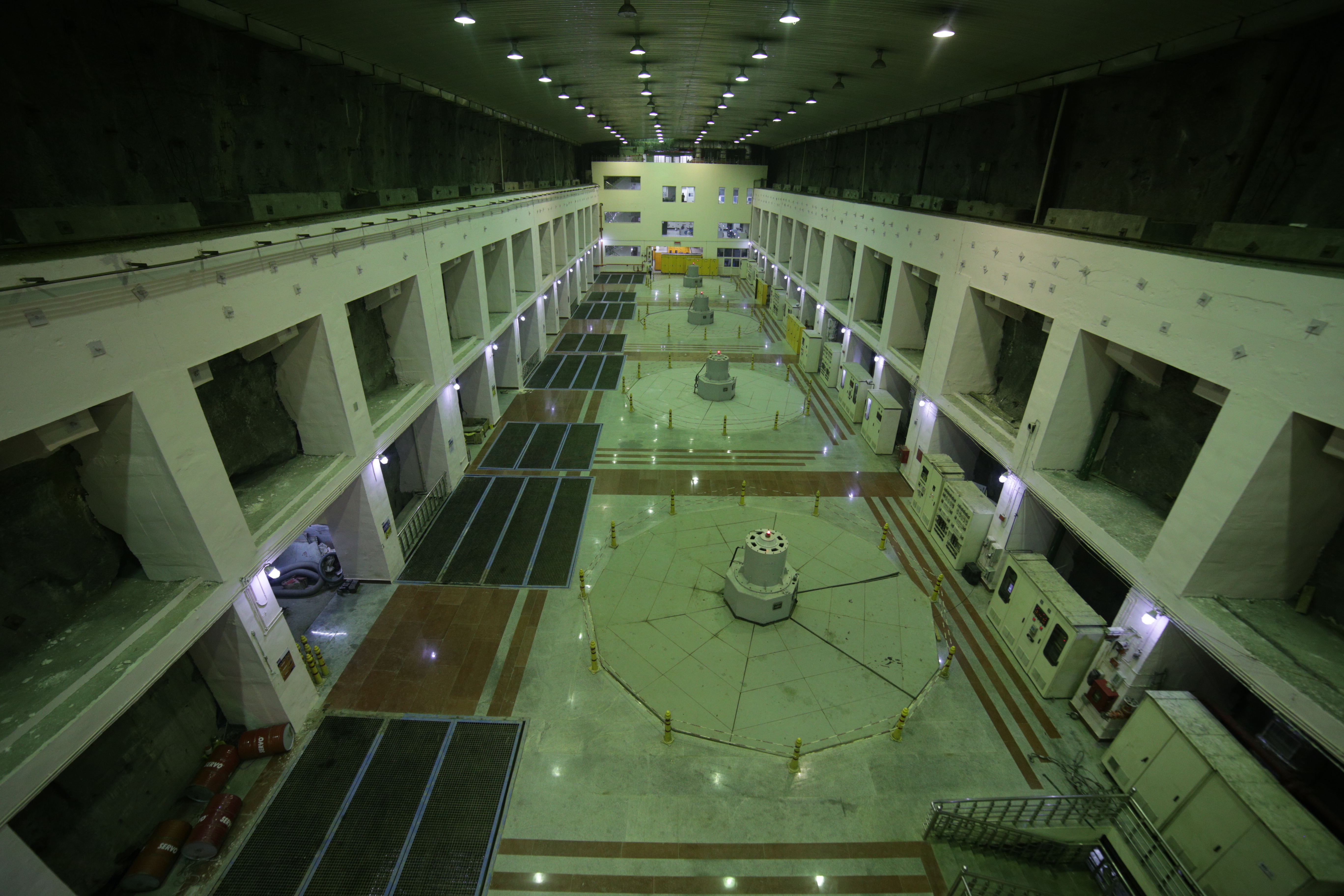

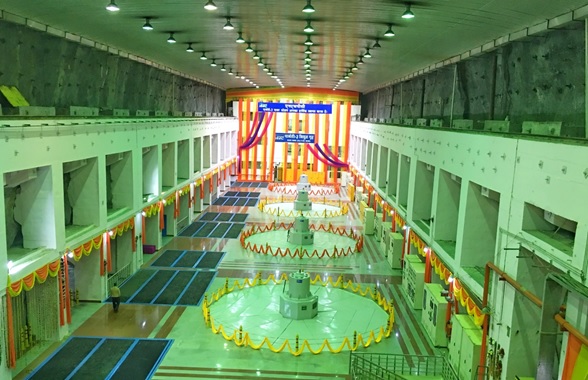

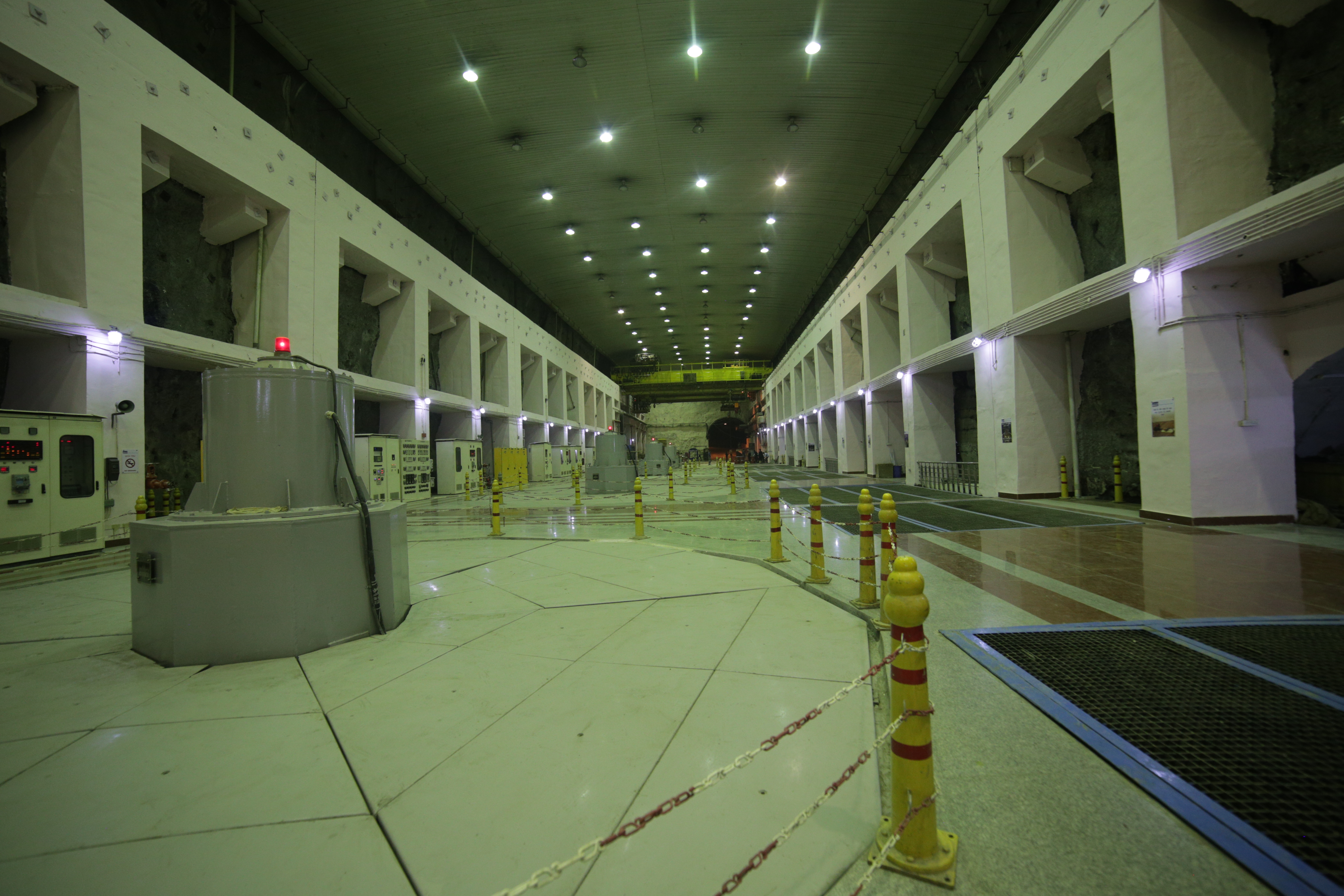

| पावर हाउस: | |
| प्रकार | भूमिगत पावर हाउस |
| क्षमता | 130 मेगावॉट की 4 यूनिटें |
| टर्बाइन | |
| प्रकार | फ़्रांसिस |
| रेटेड हेड | 326 मी. |
| डिज़ाइन डिस्चार्ज | 44.3मीटर3/सेकण्ड |
| गाइड वेन की संख्या: | 20 |

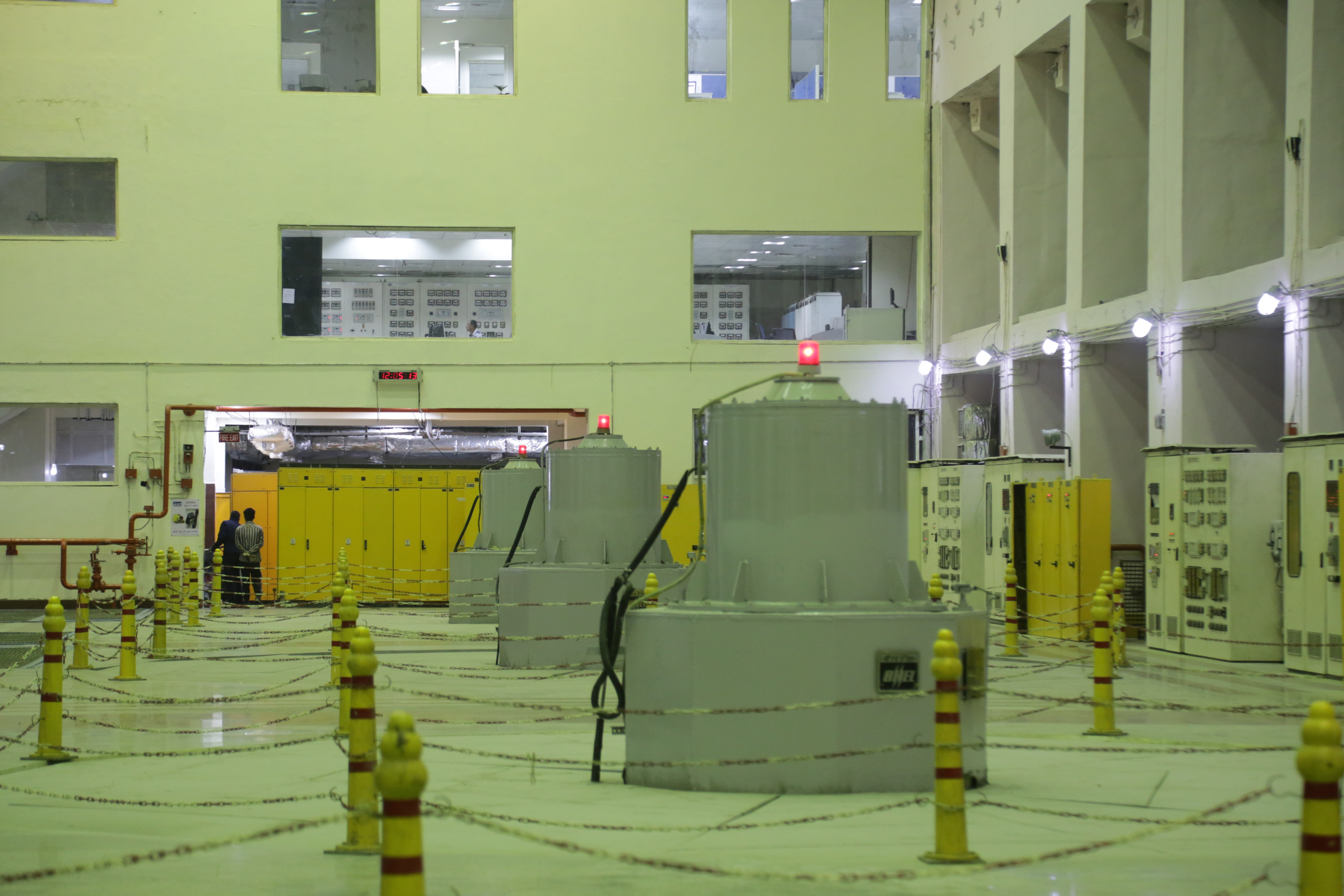

| जेनरेटर | |
| निरंतर आउटपुट रेट किया गया: | 145 एमवीए |
| रेटेड वोल्टेज | 1 3.8 केवी |
| पोल की संख्या | 18 |
| रेटेड गति: | 333.33 आरपीएम |
| जीएसयू ट्रांसफार्मर: | |
| प्रकार | 1-Ф |
| वोल्टेज अनुपात | 13.8 /400/√(3 ) केवी |
| रेटिंग | 53 एमवीए |
| कूलिंग के प्रकार: | ओएफ़डबल्यूएफ़(OFWF) |
| स्विच यार्ड /पोर्ट यार्ड | |
| प्रकार | GIS (गैस इंसुलटेड स्विच गियर) |
| वोल्टेज लेवेल | 420 केवी |
| लाइनों की संख्या | 02 ((1) 400 केवी लाइन–I: पार्बती-III – 400 केवी पूलिंग स्टेशन बनाला (2) 400 केवी लाइन –II: पार्बती -III – सैंज जलविद्युत परियोजना - पार्बती -II जलविद्युत परियोजना - 400 केवी पूलिंग स्टेशन बनाला ( मूल योजना) |
