Teesta Low Dam - III
तीस्ता लो डैम-।।। पावर स्टेशन (4X33 मेगावाट) लघु संचय वाली बहते पानी की योजना (रन-ऑफ-दि-रीवर स्कीम) है, जो तीस्ता नदी की जल विद्युत क्षमता का दोहन करती है। यह पावर स्टेशन वर्ष 2013 में कमिशन किया गया था। पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| विशेषता नाम | विवरण |
|---|---|
| अवस्थिति | जिला-दार्जिलिंग, पश्चिम बंगाल |
| पहुँच मार्ग | निकटतम रेल स्टेशन - न्यू जलपाईगुड़ी; निकटतम हवाई अड्डा - बागडोगरा |
| क्षमता | 132 मेगावाट (4x33 मेगावाट) |
| डिजाइन ऊर्जा | 594.07 एमयू (95% मशीन की उपलब्धता सहित 90% निर्भरता वर्ष) |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | पश्चिम बंगाल |
| वाणिज्यिक संचालन की तिथि (सीओडी) | यूनिट #1: 19/05/2013 यूनिट #2: 01/04/2013 यूनिट #3: 01/04/2013 यूनिट #4: 01/05/2013 |
| बैराज : | 32 मी. ऊंचा और 144.5 मीटर लंबा बैराज, आरसीसी राफ्ट विद पियर्स |
| एफआरएल : | 208 मी. |
| एमडीडीएल | 203 मी. |
| अधिकतम टी डबल्यू एल | 184.24 मी. |
| स्पिलवे : | 7 (14 X 14 मी.) |
| पेनस्टॉक की लंबाई | 44 मी. |
| टेल पूल विवरण | |
| अधिकतम टी डबल्यू एल | 184.24 मी. |
| टीआरटी / टेल पूल की लंबाई | 100 मी. |

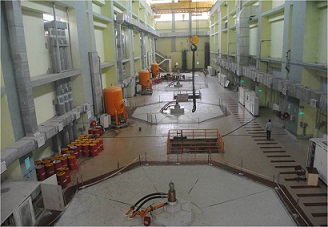

| पावर हाउस: | सतही पावर हाउस जिसमें 33 मेगावाट(प्रत्येक) की 4 यूनिटें शामिल हैं। |
| टर्बाइन का प्रकार | कपलान |
| रेटेड हेड | 21.34 मी. |
| डिज़ाइन डिस्चार्ज | 693.6 क्यूमेक (सभी 4 यूनिटों के लिए) |
| गाइड वेन की संख्या: | 24 |
| जेनरेटर | |
| रेटेड अनवरत आउटपुट | 36.67 एमवीए |
| रेटेड वोल्टेज | 11 केवी |
| पोल की संख्या | 44 |
| निर्धारित गति: | 136.36 आरपीएम |
| जीएसयू ट्रांसफार्मर: | |
| प्रकार | 3-Ф |
| वोल्टेज अनुपात | 11/220 केवी |
| रेटेड एमवीए: | 41 एमवीए |
| कूलिंग का प्रकार: | ओ॰एफ॰ए॰एफ॰ (OFAF) |
| पॉट हेड यार्ड /गैस इंसुलेटेड स्विचगियर: | 220 केवी |
| विद्युत की निकासी: | 02 लाइनें: - टीएलडी-III – न्यू जलपाईगुड़ी टीएलडी-III – टीएलडी -IV |
