लोकतक

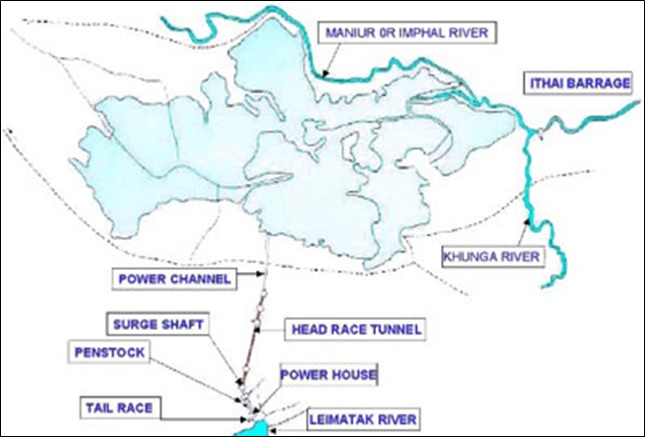

लोकतक पावर स्टेशन (3 x 35 मेगावाट) एक बहुउद्देशीय भंडारण योजना है, जो खुगा और इम्फाल नदी द्वारा पोषित लोकटक झील की जल विद्युत क्षमता का दोहन करने के लिए है। पावर स्टेशन को वर्ष 1983 में चालू किया गया था। पावर स्टेशन की लेआउट योजना, विशेषताओं और फोटो गैलरी का विवरण नीचे दिया गया है।
| विशेषता नाम | विवरण |
|---|---|
| अवस्थिति | जिला- चुराचंदपुर (मणिपुर) |
| पहुँच मार्ग | निकटतम रेलवे स्टेशन – दिमापुर – (209 कि.मी.) निकटतम हवाई अड्डा – इम्फ़ाल (39 कि.मी.) |
| क्षमता | 105 मेगावाट (3x35 मेगावाट) |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | मणिपुर, नागालैंड, असम, मिजोरम, अरुणाचल प्रदेश, मेघालय और त्रिपुरा |
| डिजाइन ऊर्जा | 448 एमयू |
| वाणिज्यिक संचालन की तिथि (सीओडी) | 01/06/1983 |

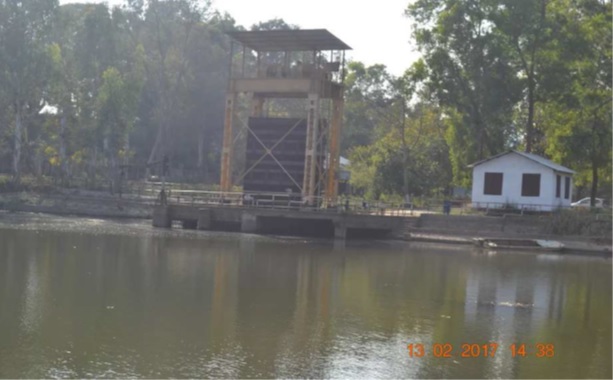

| बैराज | |
| ऊंचाई: | 10.7 मी |
| लंबाई: | 58.8 मी. |

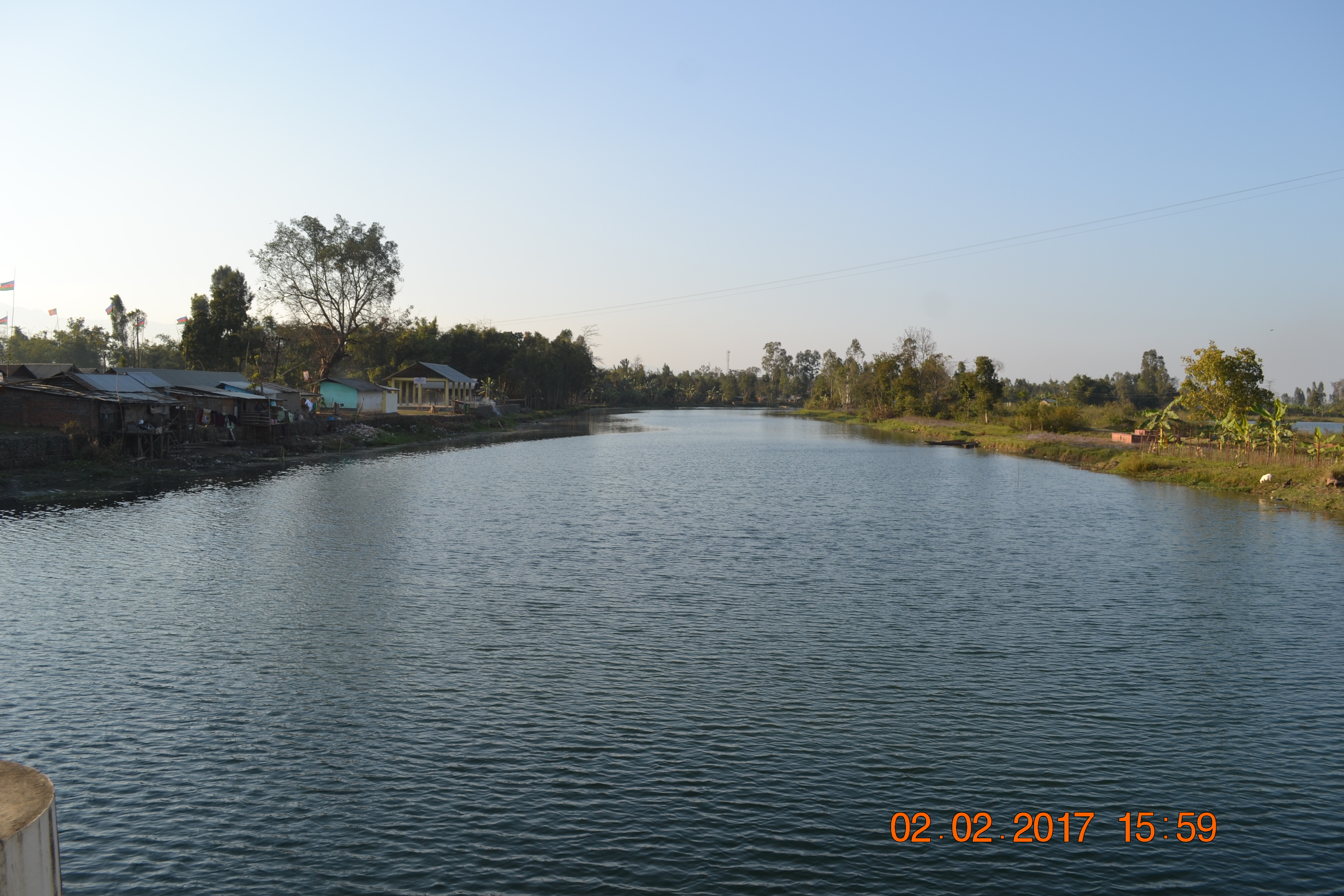

| पावर चैनल (ओपन चैनल: | |
| लंबाई: | 2.32 कि.मी. |
| तल की चौड़ाई: | 18 मी. |
| लोकतक झील (जलाशय): | |
| एफआरएल: | 768.5 मी. |
| एमडीडीएल: | 766.2 मी. |
| एचआरटी: | |
| प्रकार: | हार्स शू आकार |
| व्यास: | 3.81 मी व्यास |
| लंबाई : | 6.64 कि.मी. लंबी |

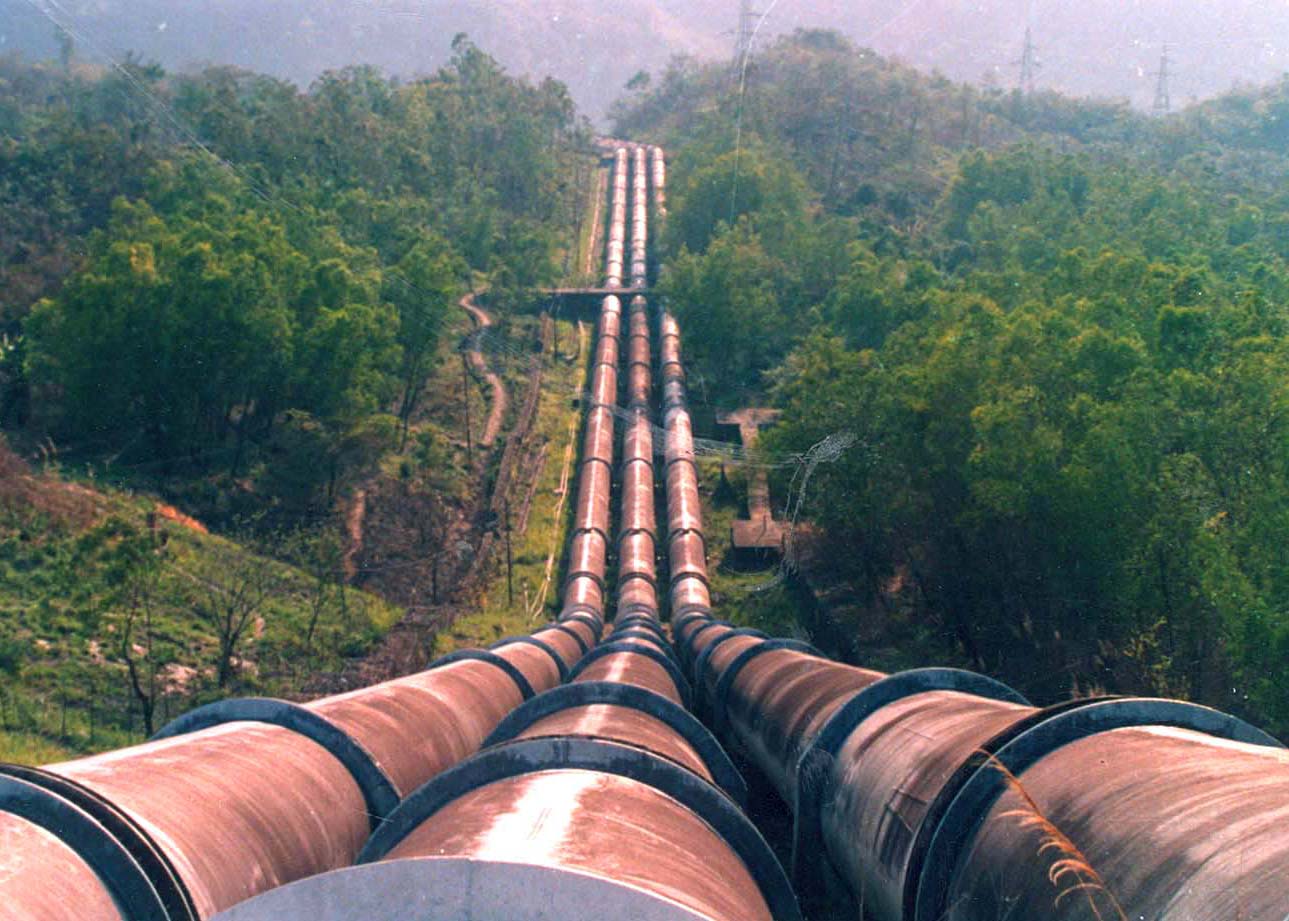

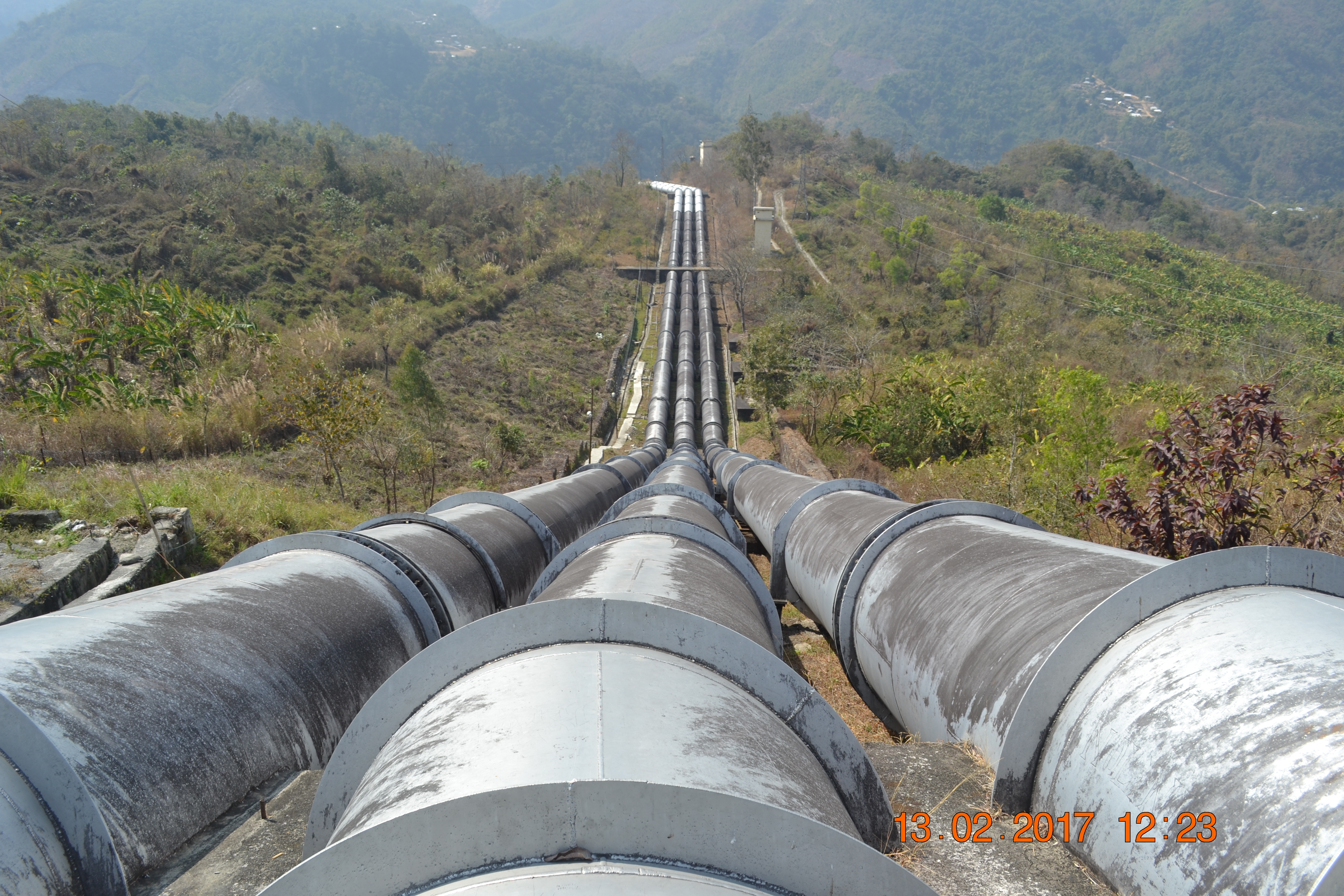

| पेनस्टॉक: | |
| पेनस्टॉक की संख्या और प्रत्येक का आकार: | 3 नं व 2.286 मी. व्यास |
| औसत लंबाई : | 1295 मी. |

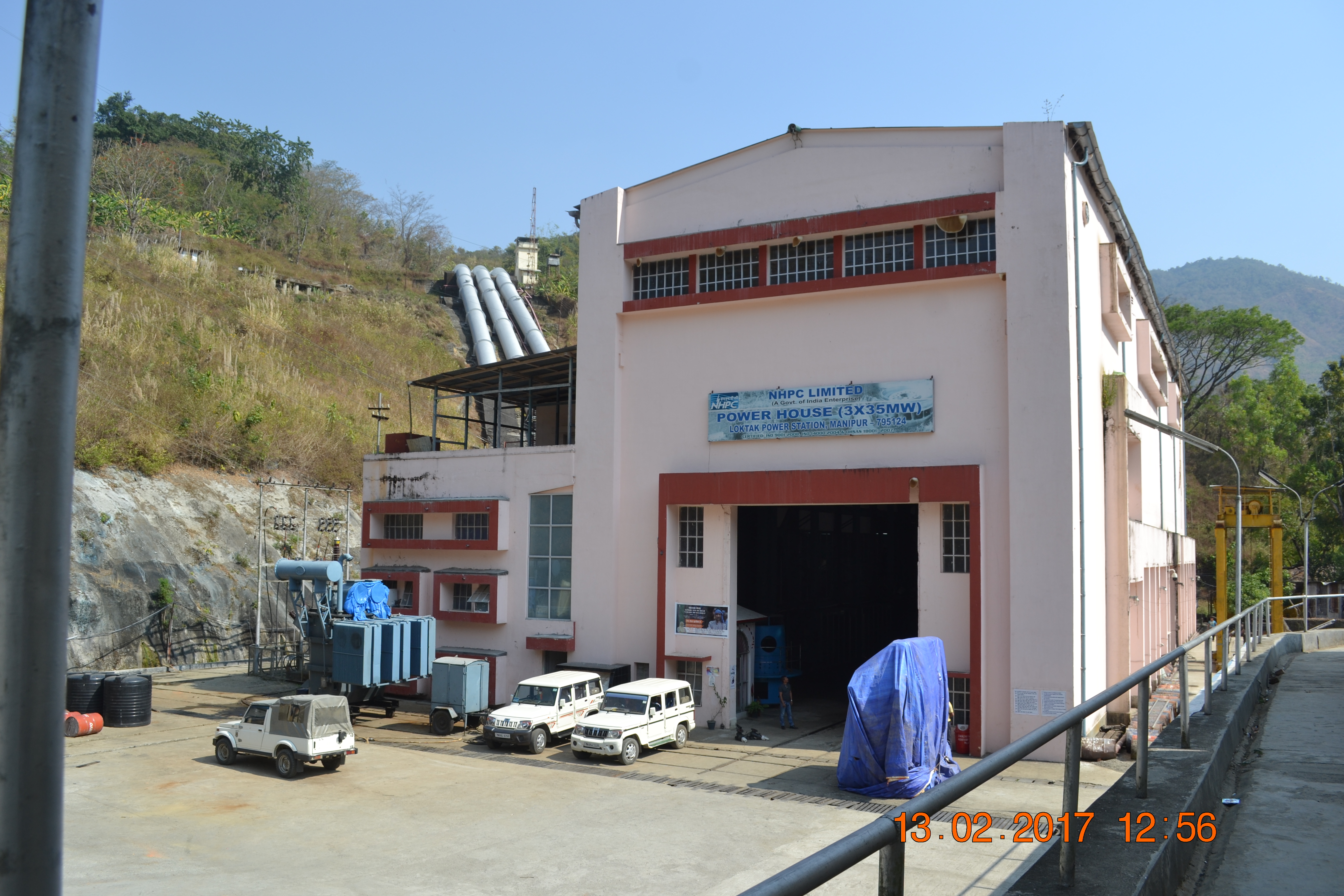

| पावर हाउस: | |
| प्रकार: | सतही पावर हाऊस |
| क्षमता: | 35 मेगावॉट की 3 यूनिटें शामिल हैं |
| टर्बाइन: | |
| प्रकार: | फ्रांसिस |
| रेटेड हेड: | 298 मी |
| डिज़ाइन डिस्चार्ज: | 42 क्यूमेक (सभी 3 इकाइयों के लिए) |
| गाइड वेन की संख्या: | 20 |
| जेनरेटर: | |
| रेटेड निरंतर आउटपुट: | 39 एमवीए |
| रेटेड वोल्टेज: | 11 केवी |
| पोल की संख्या: | 12 |
| निर्धारित गति: | 500 आरपीएम |
| जीएसयू ट्रांसफार्मर: | |
| प्रकार: | 1-Ø |
| वोल्टेज अनुपात: | 11 / 132/√(3 ) केवी |
| एमवीए: | 13.33 एमवीए |
| कूलिंग का प्रकार : | ओएनएएफ |
| स्विचयार्ड: | |
| प्रकार: | एआईएस |
| वोल्टेज स्तर: | 132 केवी |
| लाइन की संख्या : | 4 लाइनें |
| 1. लोकतक- निंगाथौखोंग (इम्फाल-1) | |
| 2. लोकतक – इम्फाल (इम्फाल-2) | |
| 3. लोकतक- रेंगपांग (जीरीबाम-।) | |
| 4. लोकतक- जीरीबाम (जीरीबाम-2) |
