Dulhasti

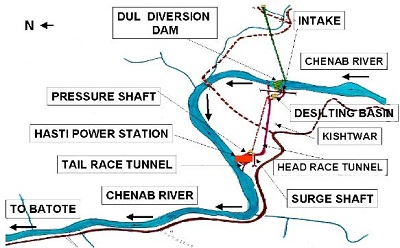

दुल्हस्ती पावर स्टेशन 390 मेगावाट (3 x130 मेगावाट) क्षमता की जल संचय वाली रन आफ द रिवर स्कीम है, जो चेनाब नदी की जल विद्युत क्षमता का दोहन करती है । पावर स्टेशन को वर्ष 2007 में कमिशन किया गया था । पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| विशेषता नाम | विवरण |
|---|---|
| पहुँच मार्ग | |
| अवस्थिति | |
| क्षमता | |
| डिजाइन ऊर्जा | |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | |
| वाणिज्यिक संचालन की तिथि (सीओडी) |

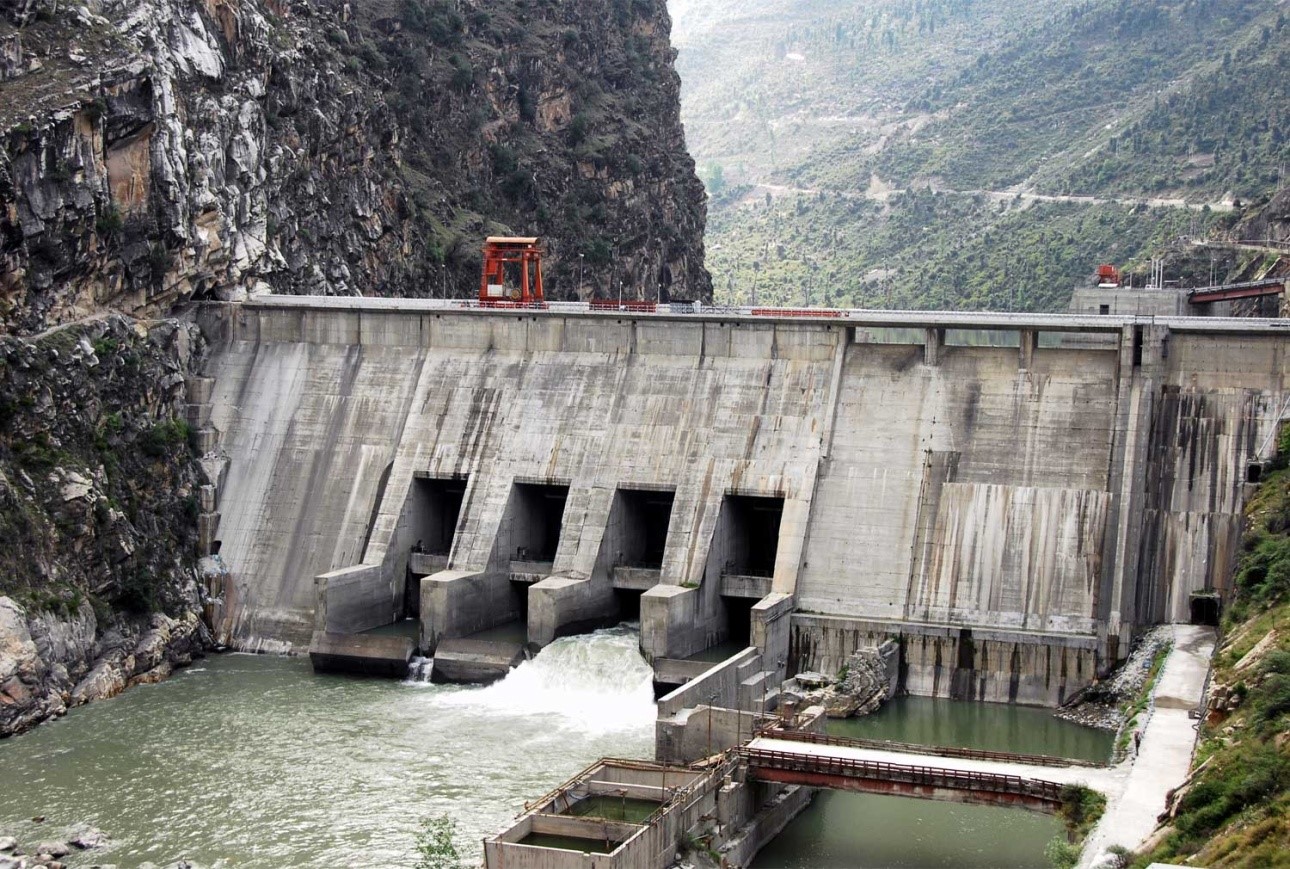

| बांध | |
| प्रकार | कंक्रीट ग्रेविटी बांध |
| ऊँचाई | 65 मीटर |
| लम्बाई | 186 मीटर |
| एफ़आरएल: | 1266.5 मीटर |
| एमडीडीएल | 1238.9 मीटर |
| अधिकतम टीडबल्यूएल | 1032.593 मीटर |
| एचआरटी: | |
| प्रकार | हॉर्स शू आकार |
| व्यास | 7.46 मीटर |
| लंबाई | 10.586 किलोमीटर |
| पेनस्टॉक | |
| प्रकार | वृत्ताकार स्टील लाइन वाली |
| व्यास | 3.46 मीटर |
| लंबाई | 93 मीटर |
| टीआरटी | |
| व्यास | 7.46 मीटर |
| लंबाई | 280 मीटर |
| प्रकार | हॉर्स शू आकार |
| अधिकतम TWL | 1032.593 मीटर |

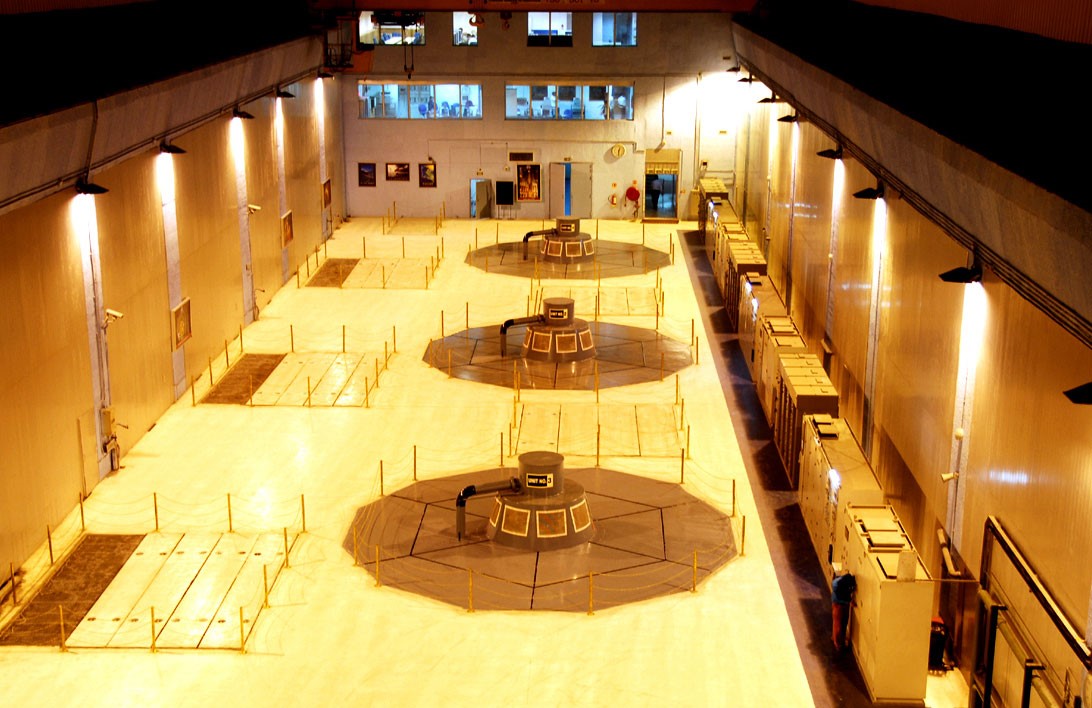

| पावर हाउस: | |
| प्रकार | भूमिगत |
| क्षमता | 390 MW(प्रत्येक 130 मेगावाट की 03 उत्पादन इकाइयां) |
| टर्बाइन | |
| प्रकार | फ्रांसिस |
| रेटेड हेड | 207.5 मीटर |
| डिज़ाइन डिस्चार्ज | 213 क्यूमेक्स (सभी 03 इकाइयों के लिए) |
| गाइड वेन की संख्या | 24 |
| जेनरेटर | |
| रेटेड निरंतर आउटपुट | 145 एमवीए |
| रेटेड वोल्टेज | 11 केवी |
| पोल की संख्या | 20 |
| निर्धारित गति | 300 आरपीएम |
| रोटेशन की दिशा (ऊपर से देखने पर: | वामावर्त |
| रन अवे स्पीड : | 630 आरपीएम |
| जीएसयू ट्रांसफार्मर | |
| प्रकार | सिंगल फेज़, स्टेप-अप ट्रांसफॉर्मर |
| वोल्टेज अनुपात | 11 / 400/√3 kV |
| रेटेड एमवीए | 48.33 एमवीए |
| शीतलक का प्रकार | ओएफ़डबल्यूएफ़ |

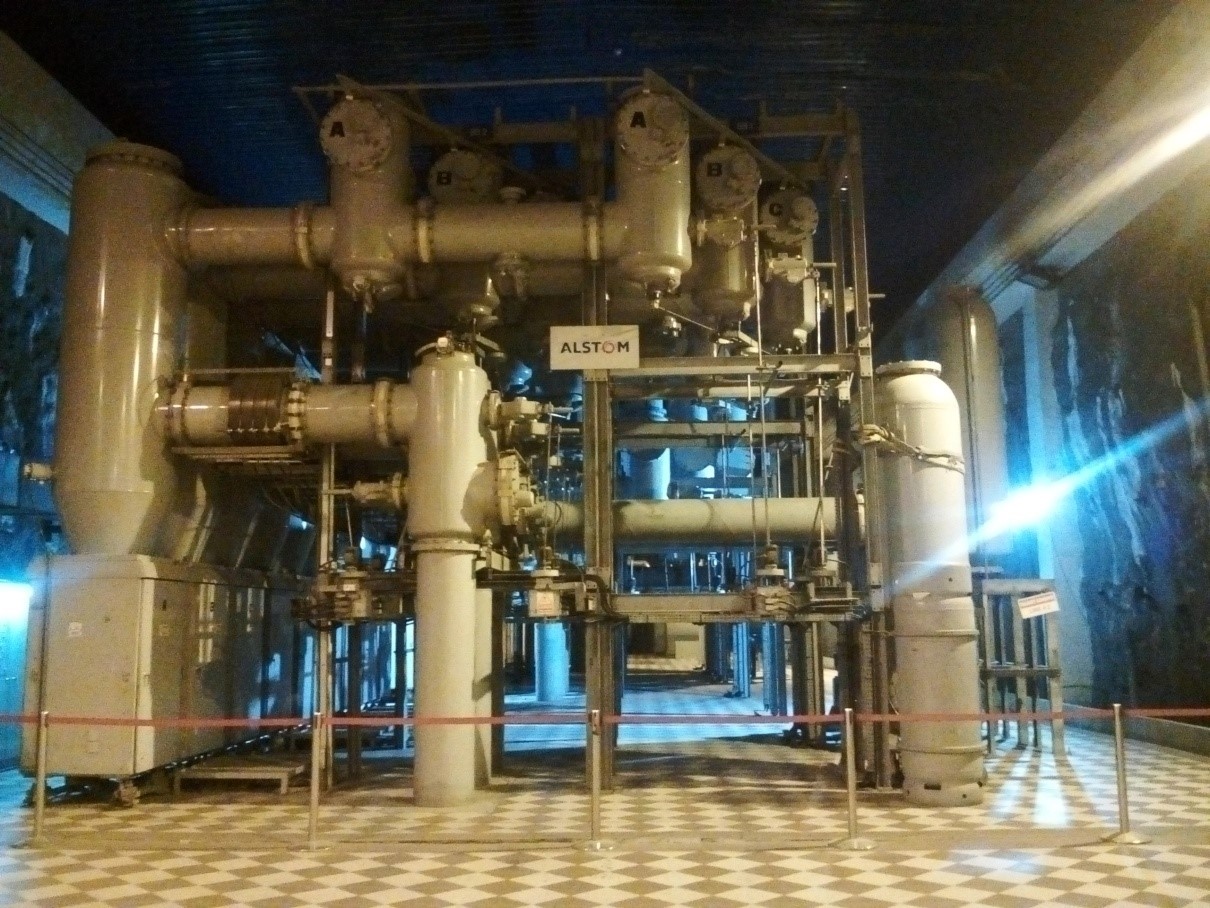

| जीआईएस | |

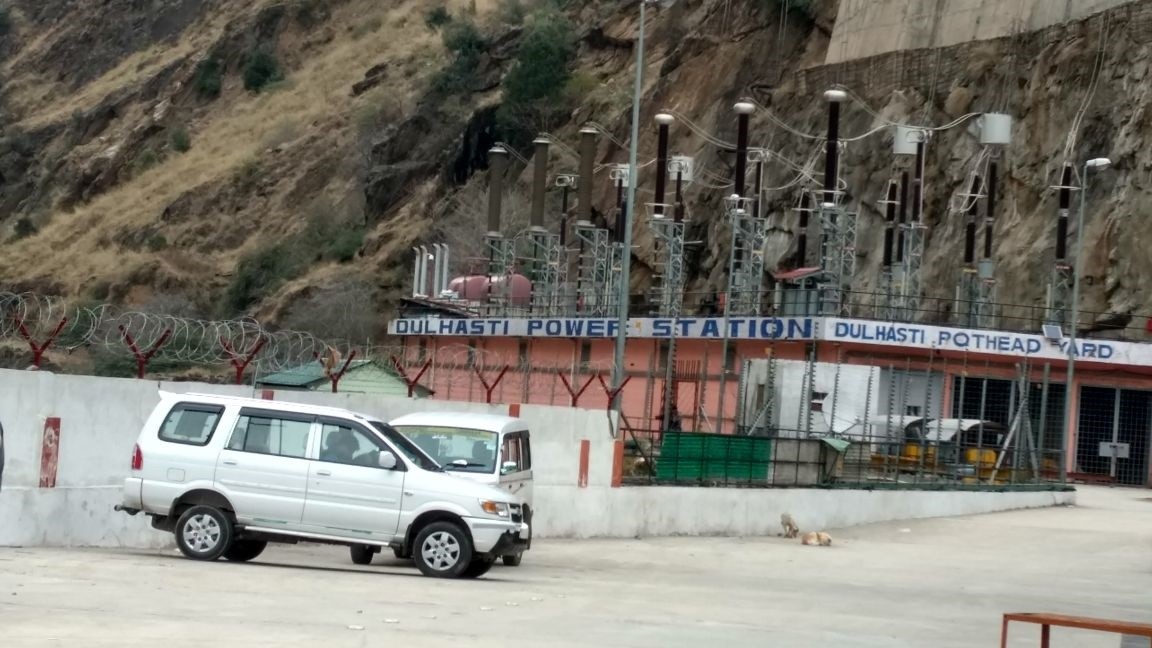

| स्विचयार्ड / पॉट हेड यार्ड | पॉटहैड यार्ड आउटडोर |
| टाइप | जीआईएस |
| वोल्टेज लेवल | 400 केवी |
| लाइन | 400 केवी दुल्हस्ती – किशनपुर डबल सर्किट ट्रांसमिशन लाइन के माध्यम से |
