चमेरा - II
_1.jpg)

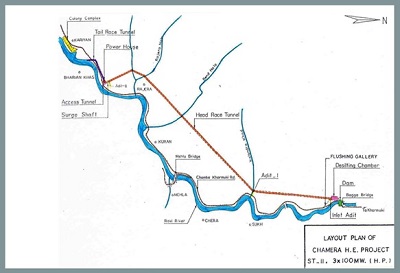

चमेरा पावर स्टेशन चरण-II (3x100 मेगावाट) लघु जल संचय वाली योजना है, जो रावी नदी की विद्युत क्षमता का दोहन करती है। गया। पावर स्टेशन वर्ष 2003-04 में कमिशन किया गया था । पावर स्टेशन की अवस्थिति, विशेषताएं और फोटो गैलरी का विवरण नीचे दिया गया है।
| पहुँच मार्ग | |
| अवस्थिति | |
| क्षमता | |
| डिजाइन ऊर्जा | |
| लाभार्थी राज्य/संघ राज्य क्षेत्र | |
| वाणिज्यिक संचालन की तिथि (सीओडी) |

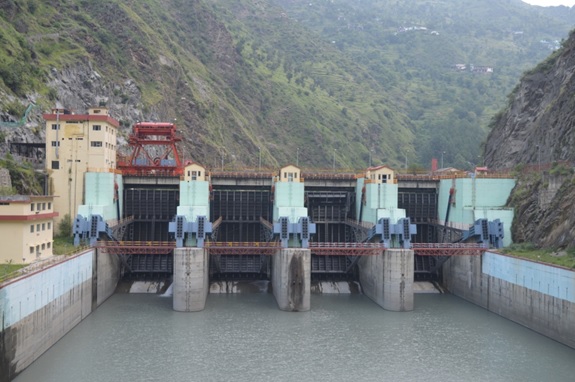

| बांध: | |
| प्रकार ऊंचाई लंबाई | कंक्रीट ग्रेविटी बांध 43 मीटर (सबसे गहरी नींव के ऊपर) 118.5 मीटर |
| एचआरटी: | |
| आकार | हार्स शू |
| व्यास | 7.0 मीटर |
| लंबाई | 7.83 किलोमीटर |
| टीआरटी: | |
| आकार | हार्स शू |
| व्यास | 7.0 मीटर |
| लंबाई | 3.464 किलोमीटर |

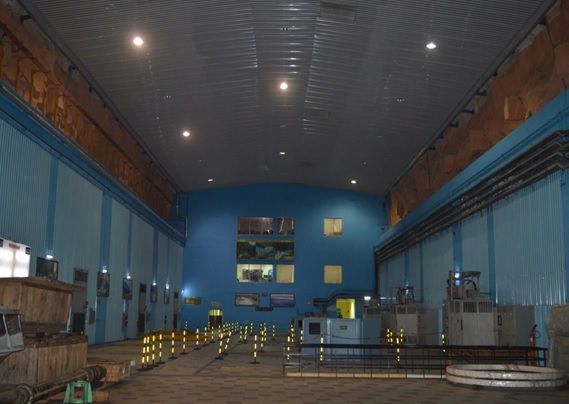

| पावर हाउस: | |
| प्रकार | भूमिगत |
| क्षमता | 300 मेगावाट (जिसमें 100 मेगावाट की 3 इकाइयां हैं) |
| टर्बाइन: | |
| प्रकार | फ्रांसिस |
| गति | 300 आरपीएम |
| डिस्चार्ज /यूनिट | 45.3 मी3/सेकंड |
| गाइड वेन की संख्या | 20 |
| रेटेड हेड | 243 मी |
| जेनरेटर: | |
| रेटेड सतत उत्पादन | 111.1 एमवीए |
| रेटेड वोल्टेज | 11 केवी |
| पोल की संख्या | 20 |
| जेनरेटर स्टेप अप ट्रांसफार्मर: (जीएसयू) | |
| प्रकार | सिंगल फेज़ |
| वोल्टेज अनुपात | 11/400/√3 केवी |
| एमवीए | 41 एमवीए |
| शीतलन का प्रकार | ओ एफ़ डबल्यू एफ़ |

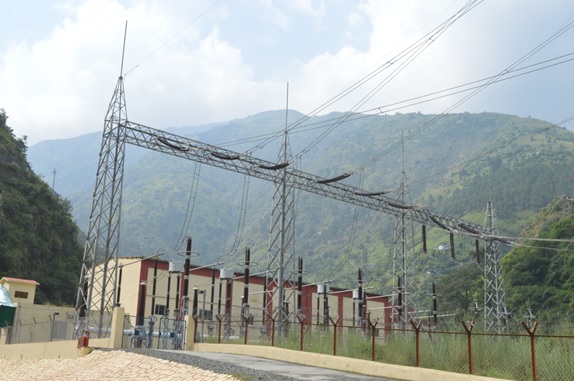

| स्विचयार्ड: | |
| प्रकार | जी आई एस (गैस इन्सुलेटेड स्विचगियर) |
| वोल्टेज लेवेल | 400 केवी |
| बिजली की निकासी: | 03 लाइन |
| (चमेरा- II – चमेरा -I); (चमेरा - II –किशनपुर); (चमेरा - II – चंबा पूलिंग स्टेशन) |
